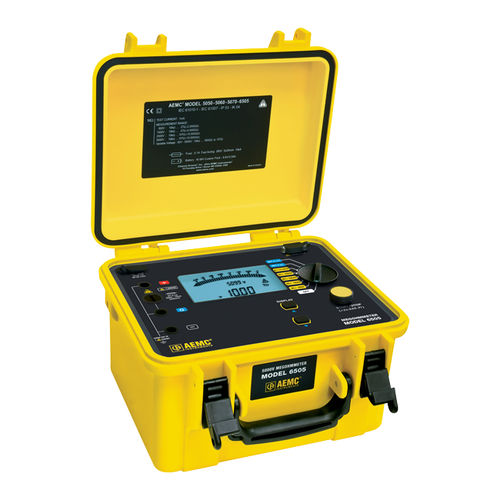

Mégohmmètre portable 6505

pour l'industrie aéronautique

Le mégohmmètre modèle 6505 est un instrument portable True Megohmmeter® logé dans une mallette de terrain robuste qui fonctionne sur batterie ou sur secteur. Il effectue des mesures de tension, d'isolation et de capacité. Cet instrument contribue à la sécurité des installations et des équipements électriques. Les caractéristiques comprennent le calcul automatique et la présentation du rapport d'absorption diélectrique (DAR) et de l'indice de polarisation (PI). Le modèle 6505 affiche la tension d'essai, la résistance d'isolement et le courant de fuite pendant l'essai. La capacité de l'échantillon et la tension de décharge présente aux fils d'essai sont affichées à la fin de l'essai. Le modèle 6505 est conçu avec un niveau élevé de fonctions de sécurité intégrées. Cet appareil de mesure comprend des fonctions d'inhibition de test qui ne permettent pas aux tensions de test d'être générées si un échantillon sous tension est détecté. Les bornes de test sont encastrées pour garantir la sécurité de fonctionnement. Mesure de la tension AC/DC Gamme( - (1 à 4000) V Précision - (1 à 99,9) V : ±(1 % R + 5 ct) (100 à 4000) V : ±(1 % R + 3 ct) Résolution - (1 à 99,9) V : 0,1 V (100 à 999) V : 1 V (1000 à 4000) V : 2 V Gamme de fréquence( - (1 à 2500) V : DC ou (15 à 500) Hz (2501 à 4000) V : DC Impédance d'entrée - 750 kΩ ou 3 MΩ (en fonction de la gamme) Mesure de l'isolation Tension d'essai / Plage de résistance - 500 V : 10 kΩ à 2 TΩ 1000 V : 10 kΩ à 4 TΩ 2500 V : 10 kΩ à 10 TΩ 5000 V : 10 kΩ à 10 TΩ Tension variable - (40 à 5 100) V Décharge automatique - Temps de décharge 40 % de la tension d'essai Caractéristiques générales Alarme programmable - Oui DAR - PI - Oui Mode rampe - Non Mode pas à pas - Non Mesure de la capacité - (0,005 à 49,99) µf
