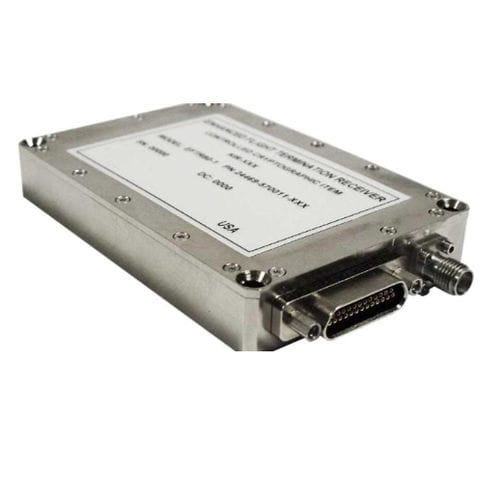

Transpondeur mode S EFTR80-1

pour avion

Le récepteur de terminaison de vol amélioré EFTR80-1 (EFTR) est la nouvelle génération de récepteurs de terminaison de vol qui offre une sécurité de mission supérieure à celle des anciens récepteurs de terminaison de vol. L'EFTR80-1 est une unité compatible avec le système EFTS (Enhanced Flight Termination System) conçu pour les applications de missiles, de lancements spatiaux, de véhicules aériens sans pilote (UAV) et de cibles. Il est conçu pour une taille, un poids et une puissance minimum (SWAP). L'EFTR80-1 utilise un récepteur numérique qui démodule un signal CPFSK et décrypte les messages EFTS à l'aide du Triple Data Encryption Standard (TDES). Cet appareil répond aux exigences des normes RCC 319-14 et RCC 325-11. L'EFTR80-1 est destiné aux programmes et aux applications ayant des exigences strictes en matière d'environnement, d'interférence électromagnétique et de fiabilité. Caractéristiques RF Impédance : 50 ohms nominal TOS : inférieur à 2:1 Gamme de fréquences : 420 MHz à 450 MHz Gamme dynamique : -107 dBm à +13dBm Puissance d'entrée RF maximale sans dommage : +25 dBm Précision de l'accord : +/- 0.005% Sensibilité de seuil : -107 dBm à-116 dBm Bande passante de fonctionnement : +/- 35 kHz Sensibilité à la déviation : +/- 50 kHz Largeur de bande FI : 3dB @ +/- 90 kHz Sélectivité : 60 dB @+/- 180 kHz Rejet d'image : > 60 dB Rapport de capture : > 0.8 Caractéristiques de décodage Démodulation FM : CPFSK Format des données : Codage Manchester Taux de données : taux de message de 50 Hz, 7200 bits/seconde Temps d'acquisition : 60 ms typ. (100 ms max.) Temps de réponse de la commande : < 1 ms Fonctions de sortie Configuration/état : Série RS-232 Défini par l'utilisateur : Série RS-232 Télémétrie discrète : Vérification du canal, activation de la sécurité intégrée, commande pulsée valide SSTO (intensité du signal) : Pas de RF0,5Vdc± 0,25Vdc, augmentant jusqu'à 4,5Vdc minimum à une entrée de -60 à-50dBm, tension maximale ; 4,75Vdc ± 0,25Vdc
