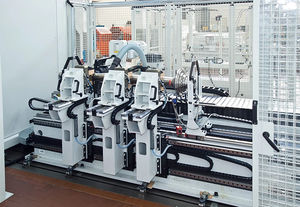

Machine à équilibrer horizontale ZB20/MS/AERO/S

électriquepour l'aéronautiqueautomatique

Overview Equilibreuse à axe horizontal CEMB dédiée aux arbres de transmission d'hélicoptère et aux rotors aéronautiques similaires. Conçue pour se conformer aux normes SAE/aviation et destinée aux lignes OEM et aux centres de maintenance (MRO). Entraînement par électrobroches haute vitesse et logiciel dédié pour le contrôle multi-plan et le balancement hyper-critique requis en aéronautique.

Key features

• Système de mesure de déséquilibre adapté aux arbres tournants à haute vitesse et aux rotors flexibles.
• Configuration horizontale avec base haute rigidité et entraînement par électrobroches pour un contrôle précis de la rotation.
• Plage de vitesses de balancement de 1000 à 8000 tr/min.
• Conçu pour les rotors neufs et les composants remanufacturés en environnements OEM et MRO.
• Modules logiciels dédiés pour les scénarios de balancement multi-plan et hyper-critique.
• Protections intégrées et systèmes automatiques de sécurité pour la protection de l'opérateur et la fiabilité machine.
• Conçu pour répondre aux exigences des industries aéronautique et de la défense.

Options

• Translation motorisée des supports : système de déplacement motorisé des supports sur la palette pour accélérer les changements de gabarits et assurer un positionnement précis.
• Packages logiciels optionnels : fonctions supplémentaires affichant des données étendues au-delà du déséquilibre et de la phase, notamment :
  • Outils d'assistance au balancement (usinage, perçage, ajout de contrepoids)
  • Outils d'analyse (FFT, programme 2F pour rotors flexibles)
  • Outils statistiques et de reporting
  • Traçabilité et journalisation des données
• Surveillance des vibrations excessives : capteur triaxial de vibrations qui arrête la rotation et effectue un freinage d'urgence si les seuils de sécurité sont dépassés.
• Détecteur de flèche du rotor : instrument mesurant la déflexion du rotor à certaines vitesses pour vérifier la conformité avec les tolérances définies.

Characteristics / Technical specifications

• Désignation du modèle indiquée : ZB20/MS/AERO/S
• Poids maximal du rotor : 20 kg - 44 lb
• Diamètre maximal du rotor : 220 mm - 8.66 in
• Longueur maximale en rotation : 4500 mm - 177.16 in
• Vitesse de balancement (tr/min) : 1000 - 8000
• Capacité machine (modèle exemple) : 20
• Exemple d'entraînement par électrobroche : ZB20/MS/GV/AERO/S

Applications

• Équilibrage des arbres de transmission d'hélicoptère, arbres intermédiaires et petits rotors.
• Lignes d'assemblage OEM et centres de maintenance (MRO) pour composants aéronautiques.
• Traitement des ensembles rotors neufs, réparés ou remanufacturés.

Compliance & Safety

• Conforme aux normes et exigences de traçabilité des industries aéronautique et de la défense.
• Protections opérateur complètes, arrêt d'urgence et verrouillages de sécurité automatiques.
• Systèmes de surveillance des vibrations et de la déflexion pour le contrôle de sécurité en cours de processus.
