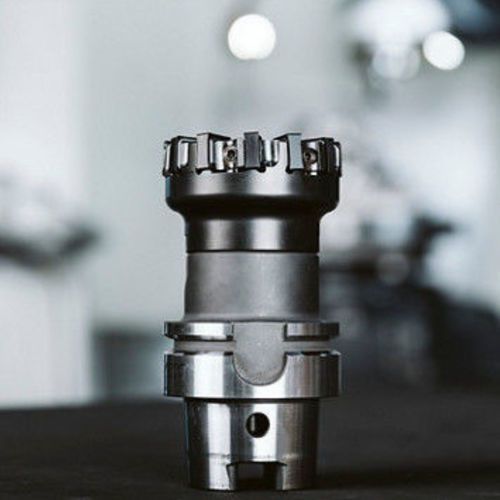

Fraise en fonte MaxiMill – S-Power

au carbureCVDPVD

Présentation
MaxiMill – S-Power fixe de nouvelles références pour le fraisage de faces sur matériaux moulés. Avec un nombre élevé de dents et des plaquettes réversibles double-face, le système assure des performances optimales et une construction très stable à faibles vibrations. Le serrage à coin double facilite la mise en place des plaquettes et garantit leur maintien sécurisé.

Application et performances
Conçu pour le fraisage de faces de composants en fonte (GJS, GJV, GJL), le système permet des taux d'enlèvement élevés tout en améliorant la qualité de surface et en réduisant la formation d'ébavures. Son nombre optimal d'arêtes tranchantes (ex. : 12 dents sur Ø63 mm) et une géométrie d'arête positive autorisent des vitesses élevées et une rentabilité accrue. Applications typiques : composants de systèmes de freinage et surfaces de montage de moteurs haute performance.

Principe de fonctionnement
L'angle de réglage de 88° permet un nombre élevé de dents et des dégagements de copeaux réduits. Les plaquettes réversibles double-face offrant huit arêtes exploitables, des substrats sélectionnés et les revêtements DRAGONSKIN assurent une grande performance et une coupe régulière. Le siège de plaquette robuste et le serrage à coin double garantissent un maintien sûr et une grande précision en concentricité axiale et radiale.

Avantages

• Résistance des plaquettes supérieure par rapport aux produits concurrents → permet des taux d'enlèvement exceptionnels
• Réduction d'avance par dent possible → évite les fractures sur la paroi de la pièce moulée
• Serrage à coin double en standard → manutention aisée et changement rapide des plaquettes
• Géométrie d'arête positive → prévient l'apparition d'ébavures et de fractures sur les bords
• Nombre maximal de dents selon le diamètre de la fraise → très rentable grâce à des vitesses maximales
• Plaquettes rectifiées en périphérie → haute précision en concentricité axiale et radiale
• Siège de plaquette asymétrique → réduit les vibrations
• Grades résistants à l'usure avec revêtement PVD ou CVD → longue durée de vie des outils

Gamme et données d'usinage
Diamètres standards disponibles : Ø 56 à 125 mm. Profondeur de coupe maximale environ 8 mm. Valeurs d'avance par dent réduite recommandées entre 0,08 et 0,15 mm pour matériaux moulés afin de minimiser les fractures sur la paroi de moulage tout en maintenant une productivité élevée grâce au nombre important de dents. Les plaquettes rectifiées en périphérie garantissent des tolérances serrées et une qualité de surface élevée.

Plaquette rectifiée – caractéristiques

• Gamme de plaquettes ISO-P / -K
• Géométrie d'arête : M
• Rayons de coin : 0,4 mm, 0,8 mm et 1,2 mm
• Plaquettes double-face avec un total de 8 arêtes exploitables (par plaquette)
• Grades de carbure : CTPK220, CTCP230

Bientôt disponible
Des plaquettes en céramique compatibles avec le système de fraisage de faces MaxiMill – S-Power seront disponibles prochainement.

Caractéristiques techniques

• Dénomination commerciale : MaxiMill – S-Power
• Angle de réglage : 88°
• Exemple typique de nombre de dents : 12 dents sur Ø63 mm (le système supporte un nombre élevé de dents pour chaque diamètre)
• Diamètres standards : Ø 56 mm à Ø 125 mm
• Profondeur de coupe maximale : env. 8 mm
• Avance recommandée par dent pour matériaux moulés : 0,08–0,15 mm
• Type de plaquette : double-face, 8 arêtes exploitables
• Géométries/grades de plaquettes : ISO-P/-K, géométrie M, grades CTPK220 / CTCP230
• Revêtement : DRAGONSKIN (mentionné comme revêtement sur substrats sélectionnés)
• Serrage : serrage à coin double, siège de plaquette robuste, siège de plaquette asymétrique pour réduire les vibrations
• Application principale : composants en fonte (GJS, GJV, GJL)
