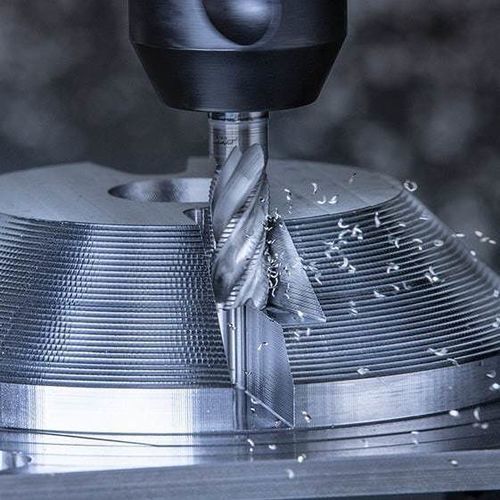

Fraise à bout hémisphérique SilverLine

à rayonà revêtement en TiAlCrNau carbure

Présentation
Les fraises monobloc en carbure SilverLine offrent une solution universelle pour l'usinage de l'acier, de l'acier inoxydable et de la fonte (ISO P / M / K). La gamme associe un noyau renforcé, des géométries optimisées et le revêtement multicouche DPB72S TiAlCrN pour garantir des performances d'usinage stables sur de nombreuses opérations de fraisage.

Gamme de produits

• Fraises à nez carré
• Fraises à chanfrein d'arête
• Fraises à face torus
• Fraises à bout hémisphérique (ball nose)
• Fraises à rayon d'arête
• Configurations 2, 3, 4, 5, 6, 7 et 9 flûtes (2/3 flûtes en métrique ; 7/9 flûtes en impérial)

Disponibilité des tailles

• Grand choix de tailles impériales pour les applications US
• Configurations métriques sélectionnées
• Couverture de diamètre : géométries sélectionnées de Ø 3 mm à 25 mm et Ø 1/8"–1 1/4"

Capacités de fraisage / Applications principales
SilverLine prend en charge un large éventail de stratégies de fraisage universelles. Applications typiques :

• Fraisage d'épaulement
• Fraisage de face
• Fraisage périphérique
• Rampes hélicoïdales et plongée hélicoïdale
• Fraisage d'entailles et opérations en pleine largeur
• Fraisage trochoïdal
• Ébauche et ébauche-finition
• Finition haute précision
• Fraisage 3D avec géométries ball nose et radius
• Ébavurage

Conception & points forts

• Noyau renforcé pour une rigidité améliorée et une réduction des vibrations
• Géométrie des flûtes et angles d'attaque optimisés pour réduire la chaleur et améliorer l'efficacité de coupe
• Géométries de coupe spécifiques permettant un fonctionnement stable à haute vitesse pour ébauche, pleine largeur, périphérique et finition
• Évacuation des copeaux améliorée pour une fiabilité de processus cohérente
• Fabrication avec la technologie Latest Edge Prep : brossage CNC individuel par outil pour une condition de tranchant uniforme

Compatibilité matériaux
Applications principales : acier, acier inoxydable et fonte (ISO P / M / K). Applications secondaires possibles sur certains matériaux non ferreux et résistants à la chaleur selon la géométrie.

Démonstrations
Outils validés en conditions d'usinage représentatives montrant une réduction des efforts de coupe et une durée de vie accrue en production.

Spécifications techniques

• Appellation : SilverLine (CERATIZIT Advanced Lines)
• Matériau de base : substrat en carbure massif premium
• Revêtement : DPB72S — TiAlCrN multicouche, renforcé au chrome
• Géométries : nombre de flûtes 2–9 et types de tranchant (tranchant, radius, chanfrein, torus, ball nose)
• Noyau : renforcé pour une fiabilité accrue
• Fabrication : Edge Prep avec brossage CNC individuel par outil
• Versions : courtes, moyennes, longues, extra-longues ; options impériales et métriques
• Plage de tailles : géométries sélectionnées Ø 3 mm à 25 mm et Ø 1/8"–1 1/4"
• Applications : épaulement, face, périphérique, rampe hélicoïdale, entaille, trochoïdal, ébauche, finition, fraisage 3D, ébavurage
• Groupes de matériaux : ISO P / M / K (principal) ; non ferreux et matériaux résistants à la chaleur (secondaire)
