Présentation
INSTRUMENT FLIGHT PROCEDURE DESIGN est une suite de modules logiciels CGX AERO dédiée à la conception, la gestion et la vérification des procédures de vol aux instruments, à la gestion des données aéronautiques, à la cartographie et à la conception d'espaces aériens. La suite inclut plusieurs modules de marque (GéoTITAN®, Data4Flight®, AIP-GIS Charting® et Airspace4Flight®) couvrant les différentes étapes du workflow de conception des procédures.

Data4Flight®
Data4Flight® est une solution de gestion des données aéronautiques avec une interface intuitive pour optimiser l'efficacité des opérateurs et assurer l'interopérabilité des échanges de données.

• Base de données centralisée étendue AIXM 5.1 : mode autonome ou serveur (PostgreSQL ou SQLite).
• Import/export de formats et standards multiples : AIXM 4.5/5.1, ARINC 424, ARINC 816.
• Interopérabilité avec GéoTITAN®, AIP-GIS Charting®, AIM4Flight® et Thales TopSky®.
• Visualisation 2D et 3D pour vérification spatiale.
• Moteur de règles métier intégré avec jeux de règles prédéfinis (ADQ, AIXM, ARINC 424) et support des règles personnalisées.
• Exports automatisés : génération de rapports techniques de conception de procédures en formats Excel et Word.

GéoTITAN®

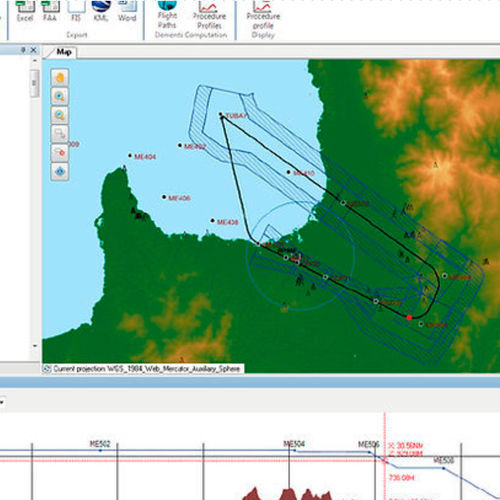

GéoTITAN® est une application experte dédiée à la création automatisée et à la gestion des trajectoires IFR conventionnelles et RNAV ainsi que de leurs zones de protection.

• Flux de travail pilotés par base de données pour réduire les interventions manuelles.
• Interface orientée tâches de conception et contexte géographique.
• Contrôles intégrés de qualité et de cohérence des données.
• Calculs géodésiques automatiques basés sur WGS84.
• Calcul automatique des zones de protection et des altitudes minimales à partir des obstacles et du MNT.
• Vérifications réglementaires automatisées et conception flexible via modèles configurables.
• Interopérabilité native avec AIXM 4.5/5.1 et Data4Flight® / AIM4Flight®.

AIP-GIS Charting®
AIP-GIS Charting® est une application de cartographie pour l'édition, la mise à jour et la publication de cartes aéronautiques civiles et militaires conformes à l'Annexe 4 de l'OACI.

• Production cartographique avancée basée sur ArcGIS (ESRI).
• Lien direct avec la base AIXM centrale pour préserver l'intégrité des données.
• Outils cartographiques : gestion de la temporalité, création de fonctionnalités et éléments pilotés par les données (trajectoires hors vue, vues en profil, tableaux dynamiques).
• Gestion produit : gestion des documents cartes et modèles, bibliothèque de symboles, étiquetage avancé et génération symboles/textes basée sur règles.
• Contrôle qualité : identification automatique des fonctionnalités modifiées et des cartes impactées, génération de rapports et gestion des workflows.
• Modèles : modèles préconfigurés conformes à l'Annexe 4 OACI et modèles personnalisables selon les besoins du cartographe.

Airspace4Flight®

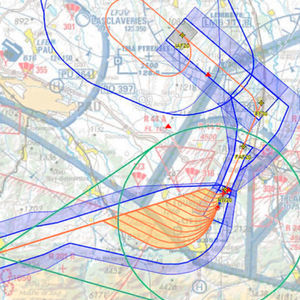

Le module Airspace4Flight® permet la conception et l'édition d'espaces aériens et de routes directement au sein de la base Data4Flight®. Il valide les attributs d'espace aérien et de routes en regard des règles métier des données aéronautiques et propose des analyses conformes aux recommandations de conception OACI (Annexe 11) et à l'OACI Doc 8168 Vol.2.

Caractéristiques techniques

• Formats et standards supportés : AIXM 4.5 & 5.1, ARINC 424, ARINC 816.
• Modes de base de données : autonome ou serveur ; backends PostgreSQL ou SQLite.
• Calculs géodésiques basés sur WGS84.
• Visualisation : rendu 2D et 3D de l'environnement.
• Moteur de règles métier : jeux de règles prédéfinis (ADQ, AIXM, ARINC 424) et support des règles personnalisées.
• Calculs automatisés : zones de protection, altitudes minimales à partir des obstacles/MNT, calculs géodésiques.
• Interopérabilité : liens natifs avec GéoTITAN®, AIP-GIS Charting®, AIM4Flight® et Thales TopSky®.
• Export : génération automatisée de rapports techniques (Excel, Word).
• Cartographie : production basée sur ArcGIS, bibliothèque de symboles et modèles conformes à l'Annexe 4 OACI.
