Logiciel de gestion GéoTITAN®

de conceptiond'interopérabilitépour l'aéronautique

Présentation
INSTRUMENT FLIGHT PROCEDURE DESIGN est une suite de solutions logicielles aéronautiques et de modules pour la conception de procédures de vol, la gestion des données aéronautiques, la cartographie et la conception d'espaces aériens. Elle comprend des composants nommés Data4Flight®, GéoTITAN®, AIP-GIS Charting® et Airspace4Flight® qui fonctionnent ensemble pour soutenir la création, la validation, la visualisation, l'interopérabilité et la génération de produits.

Data4Flight® — Gestion des données aéronautiques

• Base de données centralisée AIXM 5.1 étendue disponible en mode autonome ou serveur, basée sur PostgreSQL ou SQLite.
• Conçue pour la gestion des données aéronautiques avec une approche intuitive favorisant l'efficacité des utilisateurs et l'interopérabilité via l'échange de données aéronautiques.
• Collecte et échange de données dans les formats et standards pris en charge : AIXM 4.5 et 5.1, ARINC 424 et ARINC 816.
• Interopérabilité avec GéoTITAN®, AIP-GIS Charting®, AIM4Flight® et Thales TopSky®.
• Visualisation des données aéronautiques en environnements 2D et 3D.
• Moteur de règles métier intégré pour vérification avec jeux de règles prédéfinis (ADQ, AIXM, ARINC 424) et prise en charge de règles personnalisables.
• Export : génération automatisée de rapports techniques de Flight Procedure Design aux formats Excel et Word.

AIP-GIS Charting® — Cartographie aéronautique

• Application logicielle de cartographie aéronautique permettant l'édition, la mise à jour et la publication de cartes civiles et militaires conformes à l'Annexe 4 de l'OACI.
• Bâtie sur la plateforme ArcGIS (ESRI).
• Flux de production de cartes avancés et lien direct vers la base de données centrale AIXM.
• Conservation de l'intégrité des données tout au long de la production cartographique.
• Outils cartographiques incluant gestion de la temporalité des cartes, création d'entités cartographiques et éléments pilotés par les données (trajectoire hors vue, profil, tableaux dynamiques).
• Fonctions de gestion des produits : gestion complète des documents de cartes et modèles, bibliothèque de symboles robuste, étiquetage avancé et génération de symboles et textes basée sur des règles.
• Fonctions de contrôle qualité : identification automatique des modifications d'entités et des cartes impactées, génération de rapports et gestion des workflows.
• Modèles : modèles préconfigurés conformes à l'Annexe 4 de l'OACI et modèles personnalisables répondant aux besoins des cartographes.

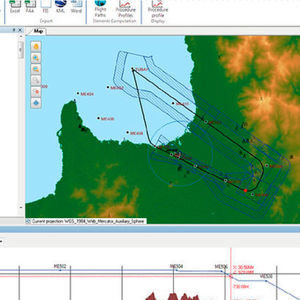

GéoTITAN® — Conception de trajectoires de procédure et d'aires de protection

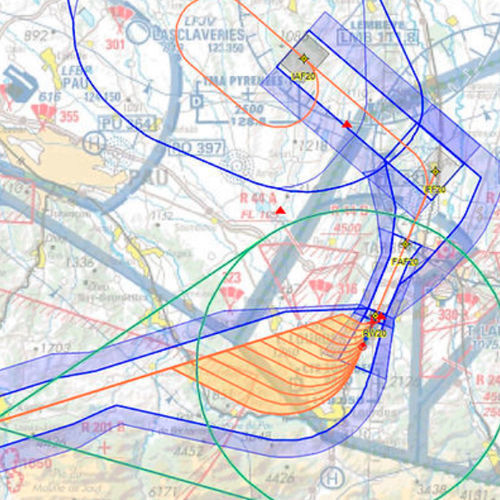

• Application experte dédiée à la création et la gestion automatisées de trajectoires IFR conventionnelles ou RNAV et de leurs zones de protection.
• Approche pilotée par base de données minimisant la saisie manuelle et concentrant l'interface sur les tâches de conception de procédure.
• Environnement géographique adapté à la conception de procédures avec contrôles de qualité et cohérence des données.
• Calculs géodésiques automatisés utilisant la référence WGS84.
• Calcul automatisé des zones de protection et des altitudes minimales à partir des obstacles et des modèles numériques de terrain (DTM).
• Vérifications réglementaires automatisées et conception flexible via modèles automatisés.
• Interopérabilité avec les standards et systèmes externes incluant AIXM 4.5 et 5.1 et intégration avec Data4Flight® et AIM4Flight®.

Airspace4Flight® — Conception d'espaces aériens et de routes

• Module permettant la conception d'espaces aériens et de trajectoires directement dans la base Data4Flight®.
• Affiche et édite espaces aériens et routes et prend en charge la validation des attributs d'espaces et de routes selon les règles métier des données aéronautiques.
• Prend en charge les analyses spécifiques aux espaces et routes pour se conformer aux recommandations de conception ICAO (Annexe 11) et à l'ICAO Doc 8168 volume 2 (Aircraft Operations – Construction of Visual and Instrument Flight Procedures).

Visualisation, vérification et export

• Environnements de visualisation 2D et 3D disponibles dans les modules.
• Vérification intégrée via règles métier avec jeux de données prédéfinis (ADQ, AIXM, ARINC 424) et possibilité de créer des règles personnalisées.
• Export et reporting automatisés, y compris rapports techniques pour la conception de procédures de vol aux formats Excel et Word.

Caractéristiques / spécifications techniques

• Formats et standards de données pris en charge : AIXM 4.5, AIXM 5.1, ARINC 424, ARINC 816.
• Options de base de données : base AIXM 5.1 centralisée et étendue ; modes autonome ou serveur ; prise en charge PostgreSQL ou SQLite.
• Plateforme SIG : AIP-GIS Charting® fondée sur ArcGIS (ESRI).
• Système de coordonnées / géodésie : calculs géodésiques WGS84.
• Visualisation : prise en charge des environnements 2D et 3D.
• Moteur de vérification : moteur de règles métier avec jeux de règles ADQ, AIXM et ARINC 424 ; règles personnalisables.
• Calculs automatisés : calculs géodésiques, zones de protection, altitudes minimales à partir d'obstacles et de DTM, vérifications réglementaires automatisées.
• Productions : rapports techniques automatisés en Excel et Word ; production et publication de cartes conformes à l'Annexe 4 de l'OACI.
• Interopérabilité : GéoTITAN®, AIP-GIS Charting®, AIM4Flight®, Thales TopSky® et autres systèmes externes via formats standards.
• Modèles : modèles préconfigurés Annexe 4 de l'OACI et modèles personnalisables pour cartographes et concepteurs de procédures.
• Contrôle qualité : identification automatique des entités modifiées et des cartes impactées, génération de rapports et gestion des workflows.
