Logiciel de conception

de CAOpour l'aéronautique3D

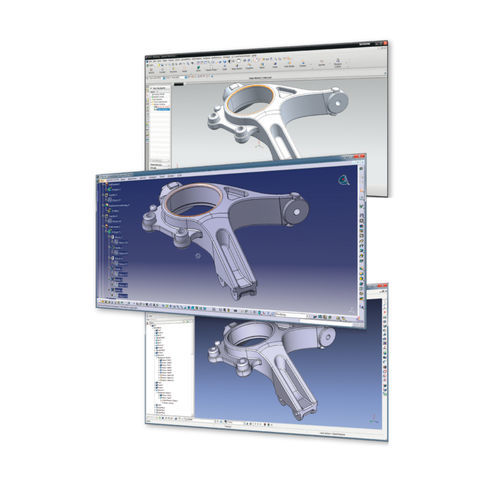

La technologie 3D_Evolution Feature Based convertit les données sans perdre l'intelligence du modèle CAO. Elle supporte les principaux formats tels que CATIA V5, NX, CREO, SOLIDWORKS et Inventor. • Conversion de l’arbre de construction complet et des paramètres • Conversion des parts et des assemblages • Conservation des contraintes d’esquisses et des annotations • Conversion des PMI et des métadonnées • Conversion des plans 2D et maintient de l’associativité avec le modèle 3D Les lecteurs natifs extraient l'intégralité de l'historique, des caractéristiques et des paramètres ainsi que le B-REP directement du fichier binaire, sans accès à une licence ou à l'API du système de CAO générateur. Pour une traduction sans perte, 3D_Evolution effectue également une optimisation adaptative de l'historique du modèle en tenant compte des types de caractéristiques et de la structure des données du système CAO cible. La remasterisation automatique de l'historique des caractéristiques et des valeurs des paramètres sera effectuée par les plug-ins de 3D_Evolution Feature Based dans les systèmes de CAO cibles correspondants. Pour valider la conversion, les géométries des modèles sources et convertis sont comparés à l’aide du module intégré de comparaison. Ce module permet de mettre en évidence les éventuelles zones de déviation et de générer en une seule opération un rapport de comparaison ainsi qu’un modèle de visualisation rapide au format CT ou 3D-PDF permettant de voir les différences à l’aide de codes couleurs. Après la conversion avec 3D_Evolution Feature Based, les croquis d'éléments tels que les extrusions,
