Logiciel de qualité FEM Tool

de CAOde modélisationde simulation

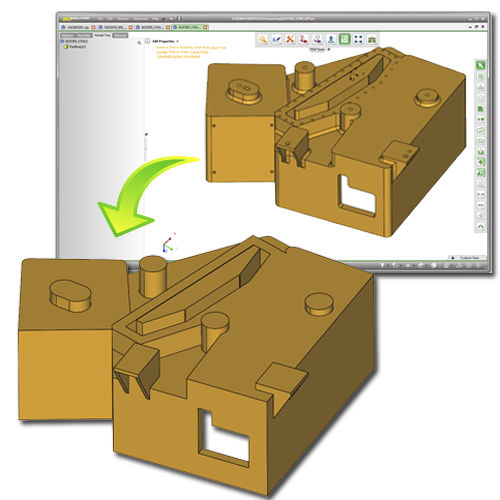

3D_Evolution FEM Tool permet de connecter la CAO et la simulation grâce à des outils dédiés à la manipulation géométrique pour les ingénieurs Calcul. Cette technologie spécifique optimise, dans de courts délais, les modèles CAO quel que soit leur format d’origine (CATIA, NX, JT, STEP, CREO, SOLIDWORKS mais aussi STL, Nastran...) et facilite la création d’un maillage valide et fonctionnel. Nettoyage de modèle et suppression de détails La fonction « Defeaturing » permet de supprimer en un clin d’œil les congés, chanfreins, marquages, trous et autres détails gênants pour la génération des maillages. Le module de modélisation directe permet la manipulation et la création rapide de géométries sans avoir à retourner dans le logiciel de conception. Enfin, les fonctionnalités de réparations avancées sont toujours utiles lorsqu’il s’agit de nettoyer le modèle de problèmes géométriques perturbant la qualité du maillage tels que les discontinuités, les pliures ou encore les éléments superposés. Suppression des mini faces La fonction Metaface fusionne automatiquement les surfaces - qui peuvent l’être - afin de réduire la segmentation du modèle. L’objectif est de diminuer le nombre de faces et en particulier les mini faces qui augmentent le nombre de triangles dans le maillage. Le taux de réduction du nombre de face par Metaface est de 40 à 70% selon les modèles. L’outil est paramétrable afin de limiter la complexité des surfaces fusionnées. Fibre neutre rapide et simple Cet outil créé la fibre neutre - midface - à partir d’un modèle solide. Les surfaces médianes créées sont automatiquement découpées,
