Appareil de mesure de champ FlawExplorer

de surfacelaserpour l'aérospatiale

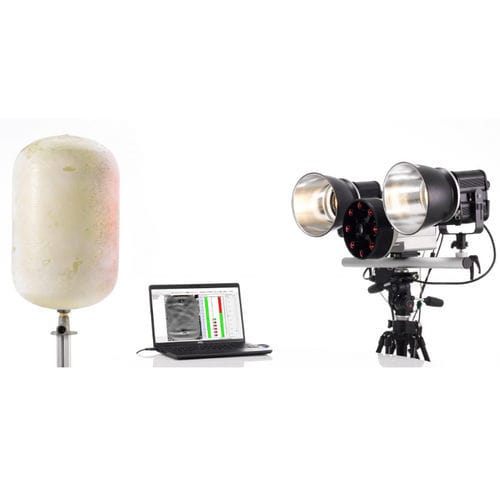

Le FlawExplorer est un capteur CND à cisaillement laser conçu pour les applications de contrôle de qualité post-production ou les inspections de composants sur le terrain (en service). En fonction de l'application, le capteur peut être configuré avec des systèmes d'excitation thermique ou sous vide (partiel) et peut également être automatisé. Il intègre la toute dernière technologie de déphasage et fournit des résultats de mesure précis et fiables grâce à une imagerie claire et nette avec une résolution de déplacement inférieure au micromètre. Le capteur FlawExplorer est entièrement contenu dans une unité légère (5 kgs / 11 lbs). Seules deux connexions sont nécessaires pour faire fonctionner le capteur : une pour l'alimentation et une pour les données de la caméra. Avec une électronique d'imagerie et de contrôle entièrement intégrée, le capteur comprend une caméra CMOS (standard) de 3,2 MPx ou (en option) de 5 MPx avec une fréquence d'images maximale de 37 et 24 Hz, respectivement, un objectif zoom varifocal, huit diodes laser (classe 3R), un cisaillement automatique, un étalonnage automatique de la projection et des piézos à déphasage. Le capteur est contenu dans un boîtier en aluminium avec un anneau de protection amovible. La conception robuste du FlawExplorer est conçue pour résister aux chocs, aux coups et aux vibrations. La ciselographie laser présente l'un des taux d'inspection les plus élevés de toutes les méthodes de CND, en particulier parce qu'elle utilise un large champ de vision grâce à l'utilisation de plusieurs diodes laser cohérentes. Un FlawExplorer utilise 8 diodes laser pour générer une grande zone d'illumination = champ de vision (FoV). Pour une caméra standard de 3,2 MPx, la taille de l'image projetée en une seule fois peut atteindre 2,9 m x 2,1 m (9,4 ft x 7,0 ft) ou, pour une caméra optionnelle de 5,0 MPx, jusqu'à 3,4 m x 2,8 m (11,2 ft x 9,3 ft)
