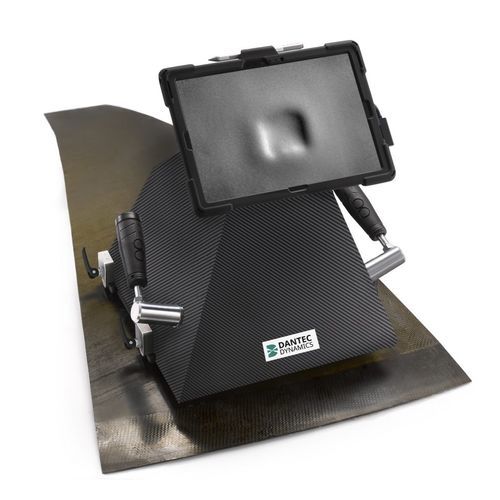

Appareil de mesure de champ FlawHunter

de surfacelaserpour l'aérospatiale

Le FlawHunter est un appareil d'inspection CND intégré, équipé d'un capteur de cisaillement laser avancé à haute résolution et d'un système d'excitation sous vide (partiel). Ergonomique et facile à utiliser, il est doté d'une interface utilisateur graphique orientée vers le flux de travail et d'une commande par bouton gauche/droit. Quelle que soit l'application, le FlawHunter fournit des résultats de mesure fiables et résolus pour les CND sur le terrain (service) et les opérations de contrôle de la qualité (post-production). Il peut être utilisé sur n'importe quel matériau et n'importe quelle surface, à condition qu'un vide stable puisse être généré à l'intérieur du sceau à vide (zone d'inspection visible). Le FlawHunter est doté d'une électronique de contrôle entièrement intégrée, c'est-à-dire qu'il n'y a pas de connexions externes aux PC, à l'électronique, à la pompe à vide et/ou aux tuyaux. Le système ne nécessite qu'une seule connexion à une source d'alimentation externe. Il pèse 9 kg et peut inspecter des pièces de 320 mm x 230 mm dans un délai maximum de 10 secondes* (y compris* : placement, serrage et mesure), ce qui donne un taux d'inspection de 0,44 m²/min (4,7 pi²/min) ! La pompe à vide a besoin de 3 à 5 secondes pour atteindre un niveau de vide stable. Le FlawHunter peut être équipé d'une caméra GigE de 3,2 MPx (standard) / 5 Mpx (en option), 12 bits, avec une fréquence d'images maximale de 37 / 24 Hz. Le capteur interne est équipé d'un piézo de cisaillement automatique entièrement contrôlable par SW. En utilisant la technique de déphasage 4+4 en conjonction avec un contrôle stable du vide via la pompe à vide et le contrôleur intégrés, les utilisateurs peuvent régler le niveau de vide (pression) jusqu'à -11 kPa avec une tolérance de +/- 0,05 kPa. Il en résulte des images de mesure d'une définition et d'une clarté optimales, avec un bruit minimal.
