Jauge de pression Omnia

de températurenumériqueélectronique

Aperçu

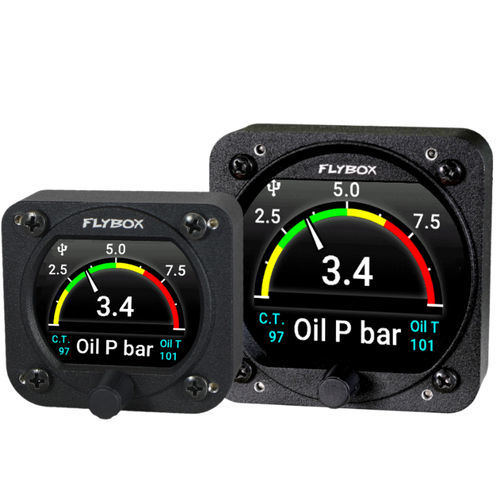

Omnia Oil P-T-CT regroupe trois jauges indépendantes (pression d'huile, température d'huile et température du liquide de refroidissement) activables individuellement selon les besoins d'installation. Conçu pour la compatibilité avec un large éventail de moteurs légers, l'instrument dispose d'un écran couleur haute visibilité, d'un microcontrôleur 32 bits et de capteurs à semi-conducteurs de dernière génération pour assurer fiabilité et précision sur le long terme. Jusqu'à 16 appareils Omnia peuvent être reliés en cluster pour faciliter l'échange de données.

Principales caractéristiques

• Jauges incluses : 1 Pression d'huile
• Jauges incluses : 1 Température d'huile
• Jauges incluses : 1 Température du liquide de refroidissement

Interfaces

• Molette avec bouton-poussoir
• 2 bus CAN
• Entrée capteur de luminosité ambiante
• Port USB 2.0 (mises à jour et configuration)
• Connexion en cluster avec d'autres instruments Omnia

Fabrication

• Boîtier usiné dans un bloc d'aluminium
• Finition peinture poudre
• Fabrication et tests 100% automatisés

Fonctions

• Alarme visuelle à l'écran
• Sortie d'alarme collectrice ouverte (transistor)
• Gradation du rétroéclairage manuelle ou automatique
• Sélection de jauge manuelle ou automatique
• Mises à jour du firmware via le port USB

Remarques

• Les sondes de pression d'huile, de température d'huile et de température du liquide de refroidissement ne sont pas incluses.
• Toutes les sondes installées en usine sur les moteurs Rotax sont compatibles.
• Consulter le manuel de l'instrument pour la liste des sondes compatibles et les schémas de câblage.

Contenu livré

• Instrument Omnia Oil P-T-CT
• 4 × vis de fixation M4×10 mm
• Guide de démarrage rapide
• Liste de colisage

Accessoires optionnels

• 105800 Capteur de luminosité ambiante filaire
• 105810 Résistance de terminaison CAN 120 ohm
• 105820 Câble CAN 25 cm
• 105830 Câble CAN 50 cm
• 105840 Câble CAN 100 cm
• 105899 Adaptateur ton audio
• 602000 Sonde de pression d'huile 4-20 mA (modèle 1/8" NPT) compatible Rotax
• 105898 Buzzer d'alarme pour série Omnia
• 604010 Câble rallonge USB 0,5 m
• 603000 Outil de sertissage professionnel
• Faisceau (Harness)
• 105602 Kit connecteurs

Caractéristiques techniques

• Écran LCD couleur 2,4" graphique 320 × 240 pixels, rétroéclairage 1000 nits

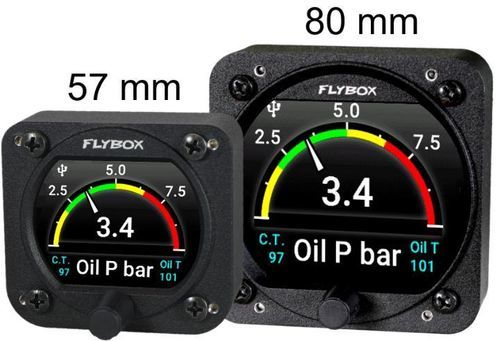

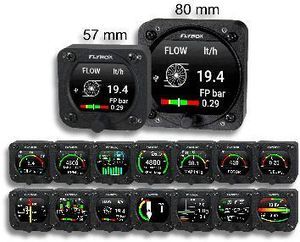

• Montage standard : 2-1/4" (57 mm) et 3-1/8" (80 mm)
• Boîtier en aluminium peint par poudrage
• Dimensions : 68 × 62 × 35 mm (57), 85 × 85 × 40 mm (80)
• Poids : 140 g (57), 230 g (80)
• Tension d'alimentation : 10 ~ 30 V
• Courant consommé : 60 mA (57), 135 mA (80)
• Plage d'altitude : -1000' à +25 000'
• Sortie d'alarme collectrice ouverte (max 300 mA, actif bas)
• Température de fonctionnement : -20 ~ +70 °C
• Humidité : 90% max (sans condensation)
• Communication : 2 bus CAN
• Port USB : USB 2.0
