Appareil de mesure température Omnia57

pour l'aérospatialeavec écranautomatique

Aperçu

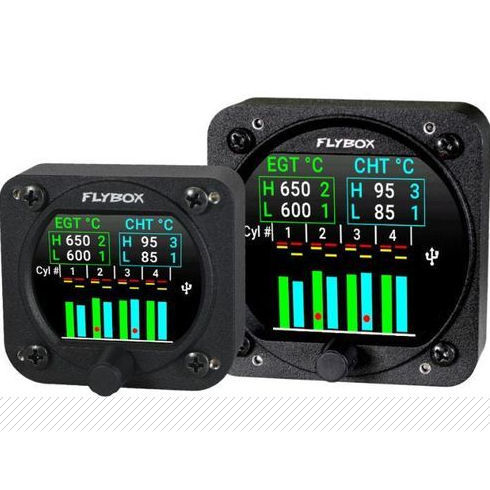

Omnia CHT-EGT mesure les températures des gaz d'échappement (EGT) pour chaque cylindre (jusqu'à 4) et les températures des culasses (CHT) jusqu'à 4. Il regroupe jusqu'à huit cadrans indépendants pouvant être activés individuellement pour s'adapter à la configuration moteur. L'instrument est entièrement configurable pour la majorité des moteurs à pistons utilisés en aviation légère. Tous les appareils de la gamme Omnia disposent d'un écran couleur haute visibilité de 2,4", d'un microcontrôleur 32 bits et de composants à semi-conducteurs modernes pour garantir fiabilité et précision dans le temps. Jusqu'à 16 instruments Omnia peuvent être connectés en cluster pour l'échange de données entre unités.

Caractéristiques principales

• Configurations disponibles : 4 CHT + 4 EGT (4+4) ou 2 CHT + 2 EGT (2+2)
• Alarme visuelle à l'écran avec seuils configurables
• Sortie d'alarme transistor / collecteur ouvert
• Régulation du rétroéclairage manuelle ou automatique
• Sélection des cadrans manuelle ou automatique
• Mises à jour du firmware via port USB 2.0

Interfaces

• Molette rotative avec bouton-poussoir
• 2 ports CAN bus
• Entrée capteur de lumière ambiante
• Port USB 2.0 pour mises à jour
• Connexion en cluster compatible avec les autres instruments Omnia

Fabrication

• Boîtier usiné dans la masse en aluminium
• Finition peint par poudre
• Fabrication et tests 100% automatisés

Fonctions

• Alarme visuelle à l'écran en cas de dépassement de seuil
• Sortie d'alarme transistor adaptée aux systèmes d'alerte externes
• Régulateur de rétroéclairage : manuel ou automatique
• Sélection des cadrans : manuelle ou automatique
• Mises à jour logicielles via USB

Remarques

• Les sondes (thermocouples) ne sont pas incluses.
• Pour les EGT, utiliser un thermocouple de type K ; la sonde code 601008 est indiquée à titre d'exemple.
• Pour les CHT, utiliser un thermocouple de type J disponible sur le marché.

Contenu de la livraison

• Instrument Omnia CHT-EGT
• Guide de référence rapide
• Vis de montage M4x10 mm
• Liste de colisage

Accessoires optionnels

• 601008 — Sonde EGT avec câble 2,5 m, connecteurs compensés et raccord à souder
• 105800 — Capteur de lumière ambiante filaire
• 105810 — Terminaison CAN 120 ohm
• 105820 — Câble CAN 25 cm
• 105830 — Câble CAN 50 cm
• 105840 — Câble CAN 100 cm
• 105899 — Adaptateur Audio Tone
• 105898 — Buzzer d'alarme pour la série Omnia
• 604010 — Câble prolongateur USB 0,5 m
• 603000 — Pince à sertir professionnelle
• 105602 — Kit de connecteurs

Caractéristiques techniques

• Écran : LCD graphique couleur 2,4" 320×240 pixels, rétroéclairage 1000 nits
• Montage standard : 2-1/4" (57 mm) et 3-1/8" (80 mm)
• Boîtier : aluminium usiné dans la masse, peinture par poudre
• Dimensions : 68 × 62 × 35 mm (57), 85 × 85 × 40 mm (80)
• Masse : 140 g (57), 230 g (80)
• Tension d'alimentation : 10 à 30 V
• Courant d'alimentation : 60 mA (57), 135 mA (80)
• Sortie d'alarme collecteur ouvert (max 300 mA, actif bas) — peut piloter un signal intercom avec adaptateur optionnel
• Entrées : 4 ou 2 entrées CHT (selon modèle) ; 4 ou 2 entrées EGT (selon modèle)
• Température de fonctionnement : −20 à +70 °C
• Humidité : jusqu'à 90 % max (sans condensation)
• Communication : 2 × CAN bus
• USB : USB 2.0 pour mises à jour logicielles
