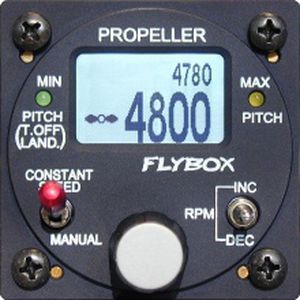

Unité de commande des gaz PR1-P

pour avion

Présentation
Le PR1-P commande et maintient la vitesse moteur en faisant varier le pas de l'hélice. Le fonctionnement est simple : réglez le régime moteur souhaité et le PR1-P effectue la régulation, affichant le régime cible et le régime mesuré sur le moteur. Des paramètres ajustables permettent d'adapter l'appareil à différentes caractéristiques d'hélice pour une régulation précise. Le matériel et le logiciel brevetés maintiennent la consigne avec une précision de +/- 20 tr/min, comparable aux régulateurs hydrauliques. PR1-P et PR2-P conviennent aux hélices électriques très rapides (temps de déplacement du pas fin au pas gros de 2–3 s).

Téléchargements
Manuels disponibles en anglais et en italien (PDF).

Principales caractéristiques

• Réglage du régime via bouton rotatif ou interrupteur INC/DEC
• Indicateurs LED de pas mini et maxi
• Test d'hélice avant le décollage
• Compteur d'heures mesurant le temps effectif de fonctionnement du moteur d'hélice
• Entrée pour interrupteur externe permettant le réglage du pas depuis le poste de pilotage
• Compatibilité avec potentiomètre externe ou levier Flybox
• Écran LCD rétroéclairé avec verre traité
• Interrupteur de sécurité pour exclure la commande électronique en cas de défaillance

Composants / Options

• 402010 — Câblage prêt à l'emploi pour PR1-P
• 601080 — CAN BRIDGE
• 300010 — CAN RPM

Caractéristiques techniques

• Code produit : Cod. 401010
• Écran graphique LCD rétroéclairé 29 x 18 mm
• Montage standard : 2 1/4 in (57 mm)
• Boîtier en aluminium anodisé
• Dimensions : 60 x 60 x 52,6 mm
• Poids : 190 g
• Plage de température de fonctionnement : -10 à +70 °C
• Tension d'alimentation : 11 à 20 V
• Courant d'alimentation : 100 mA
• Courant moteur maximal : 7 A
• Plage de tension d'entrée RPM : 10 à 100 V
• Plage mesurable de régime : 1000 à 8000 tr/min
• Résolution RPM : 10 tr/min
• Précision RPM : 0,02 %
