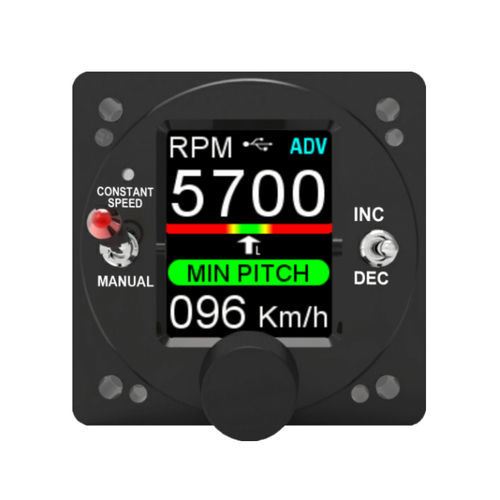

Unité de commande des gaz APR1-M-HC

pour avion

Aperçu
APR1 est le contrôleur d'hélice automatique qui permet la commande moteur à levier unique en gérant automatiquement le régime de l'hélice. Le pilote commande la poussée via la manette des gaz pendant qu'APR1 ajuste le régime selon les phases de vol pour maintenir les performances et les limites de protection.

Versions disponibles
APR1 est proposé en quatre versions : B-LC (Base Low Current), B-HC (Base High Current), M-LC (Map Low Current) et M-HC (Map High Current). Les versions M intègrent un capteur MAP pour limiter le couple moteur selon les valeurs constructeur.

Principales caractéristiques

• Contrôleur d'hélice automatique permettant une exploitation à levier unique pour simplifier la gestion en vol
• Afficheur couleur lisible en plein soleil avec réglage automatique de la luminosité
• Microcontrôleur 32 bits et capteurs à l'état solide pour une régulation précise du régime
• Courant de sortie jusqu'à 20 A avec protection contre les courts‑circuits en mode automatique
• Conception universelle compatible avec de nombreux moteurs (y compris la série Rotax iS) et tous types d'hélices

Capteurs inclus

• Capteur de vitesse air
• Capteur MAP (versions M uniquement)
• Capteur de luminosité

Interfaces

• Molette avec bouton-poussoir
• Commutateur Auto/Manu
• Interrupteur Inc/Dec
• 1 entrée télécommande numérique
• 1 entrée télécommande analogique
• 3 bus CAN
• 2 ports série RS232
• Port USB 2.0

Construction

• Boîtier usiné dans de l'aluminium massif
• Finition thermolaquée
• Fabrication et tests entièrement automatisés

Livré avec

• Instrument APR1
• Manuel utilisateur imprimé (version anglaise)
• Vis M4×10 mm
• Résistance 120 Ω
• Liste de colisage

Accessoires optionnels

• Câble rallonge USB 0,5 m (réf. 604010)

Remarques
Des variantes spéciales existent pour hélices électriques et pour régulateurs Jihostroj. Les versions M intègrent un capteur MAP et des protections moteur supplémentaires.

Caractéristiques techniques

• Écran LCD couleur graphique avec rétroéclairage 1000 nits
• Montage standard : 2-1/4", 57 mm
• Boîtier en aluminium thermolaqué
• Dimensions : 60 × 60 × 60 mm
• Poids : 235 g
• Tension d'alimentation : 10–30 V
• Courant de sortie : jusqu'à 20 A (avec protection contre les courts‑circuits)
• Communication : 3 bus CAN
• USB : port USB 2.0
