Testeur DME LD-4

aéronautique

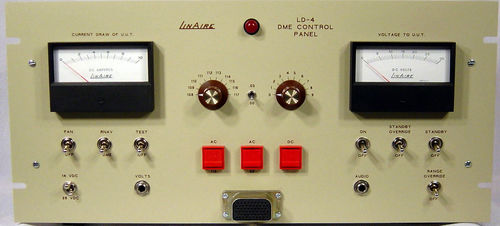

Le panneau de contrôle DME modèle LD-4 est un ajout naturel au laboratoire d'avionique bien équipé désirant entretenir le DME avec les systèmes de navigation de surface. Un voltmètre de quatre pouces de 0 à 30 volts et un ampèremètre de quatre pouces de 0 à 10 ampères sont fournis pour surveiller la tension et le courant. Un jack monté sur panneau est fourni pour la surveillance CA. Le panneau fonctionnera avec des unités de 14 V c.c., 28 V c.c. et 115 V c.a. Les entrées de tension (14/28VDC, 26VDC, et 115VDC) et les équipements de fusibles et de contrôle sont fournis. Le contrôle de la tension est assuré par le relais et le sélecteur ON-OFF. L'état ON-OFF est indiqué par l'indicateur d'alimentation. Les 200 derniers contrôles de fréquence de canal les plus récents sont fournis, y compris le nouveau code de glissement. Le sélecteur DME-RNAV et les installations de Data Patch sont fournis pour les tests RNAV/DME pendant le fonctionnement RNAV. La sortie audio se termine par une prise jack en circuit fermé avec une résistance de charge téléphonique. La charge est automatiquement retirée lorsque des connexions externes sont effectuées. Les commandes Stand-by, Override, Test, et Fan disable sont incorporées pour une utilisation avec les unités désignées pour utiliser ces types de commandes.
