Caractéristiques
Le panneau a des 3 mètres de chiffre de 1/2 pour surveiller les circuits suivants : À-de, Nav 14VDC, Nav 28VDC, +15 Unreg, -15VDC, +15VDC, TP-A, drapeau de Nav, réalisateur de Nav, drapeau de GS, réalisateur de GS.
Le panneau fonctionne à partir de la puissance de 115VAC 400Hz et produit toutes les tensions CC exigées pour actionner le KI-525/A. Le panneau fournit des crics d'astuce pour accéder aux tensions d'alimentation.
Les contrôles de panneau sont marqués les mêmes que l'ensemble d'essai de roi KTS-153. La procédure d'essai et d'alignement du manuel de maintenance de roi KI-525/A peut être mot-à-mot exécuté avec l'ensemble d'essai de LTS-525/A.

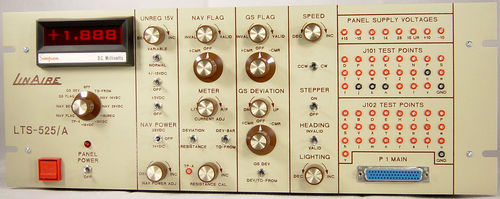

Le panneau est un expoxy impressionnant LinAire bronzage avec le lettrage brun foncé, avec des boutons de brun et d'or. La finition est extrêmement durable et les couleurs de décorateur se mélangent bien avec l'équipement de test multicolore d'aujourd'hui. Le panneau est 7" haute, 19" au loin et 5,25" profond avec un dos d'armoire qui convient au support de chassis ou autonome.
---
