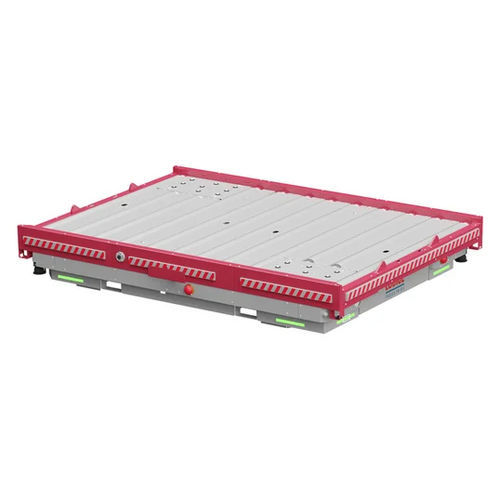

Véhicule de transfert AGV

automatisépour aéroport

Overview
Les chariots autoguidés (AGV) Lödige sont conçus pour le transport intra-terminal des ULD (Unit Load Devices) dans les terminaux de fret aérien. Ils déplacent les ULD entre zones import/export, postes de préparation (build & break) et plateformes de stockage à la hauteur standard, afin de fluidifier les flux et réduire les manutentions manuelles.

Key concept
Les AGV Lödige assurent le transport autonome de ULD 10 ft en orientation NEP ou WEP à une hauteur de transfert de 508 mm. La navigation repose sur la navigation naturelle et des scanners laser, avec batteries lithium‑ion et charge inductive pour une exploitation continue et un positionnement précis.

Benefits

• Routage dynamique via intégration WMS/gestion de flotte
• Compatible 5 ft, 10 ft et 15 ft (jusqu'à 6 800 kg)
• Transferts horizontaux et verticaux vers/depuis racks et quais
• Pas de guidage physique nécessaire grâce à la navigation naturelle
• Traction multidirectionnelle pour manœuvres en espace réduit
• Charge inductive d'opportunité pour disponibilité prolongée
• Précision d'arrêt ±10 mm pour alignement exact
• Réduction des manutentions manuelles et des risques d'endommagement des ULD
• Permet des agencements évolutifs sans convoyeurs fixes

Features / Options

• Interfaces vers équipements standard cargo : dollies, transporteurs de palettes et zones de manutention
• Connexion flexible entre différents systèmes convoyeurs stationnaires
• Empreinte compacte et agencement optimisé des unités motrices
• Fonctions de sécurité opérationnelle pour opérateurs et marchandises
• Gestion énergétique et flotte multi‑véhicules pour disponibilité permanente
• Intégration complète au WMS (Lödige Cargo Professional)
• Chargement et convoyage à la hauteur standard 508 mm

Technical data (summary)

• Variante 5 ft
  • Dimensions (L×l×H) : 3 075 × 1 730 × 570 mm
  • Orientation pont : Wide Edge (WEP)
  • Hauteur de transfert : 508 mm
  • Capacité de charge : 1 588 kg
  • Masse à vide : 1 400 kg
  • Traction : multidirectionnelle
  • Vitesse maximale : 1,5 m/s (jusqu'à 3,0 m/s)
  • Accélération max. : 0,3 m/s²
  • Convoyeur embarqué : rouleaux (0,3 m/s)
  • Batterie : Li‑Ion, jusqu'à 220 Ah
  • Recharge : inductive (charge d'opportunité)
  • Temps de charge (20%-80%) : ~1,5 h
  • Navigation : navigation naturelle; scanners laser
  • Précision d'arrêt : ±10 mm
  • Réseau : WiFi
  • Sécurité : 2× Lidar, voyants LED, 2× arrêts d'urgence, 2× butées (convoyeur), 2× caméras PTZ 360°; conforme DIN EN ISO 3691-4, DIN EN ISO 13849, Directive machines 2006/42/CE
• Variante 10 ft
  • Dimensions (NEP) : 3 790 × 2 790 × 570 mm
  • Dimensions (WEP) : 3 380 × 2 900 × 558 mm
  • Orientation pont : NEP & WEP
  • Hauteur de transfert : 508 mm
  • Capacité de charge : jusqu'à 6 800 kg
  • Masse à vide : 3 300 kg
  • Traction : multidirectionnelle
  • Vitesse maximale : 1,5 m/s (jusqu'à 3,0 m/s)
  • Accélération max. : 0,3 m/s²
  • Convoyeur embarqué : rouleaux (0,3 m/s)
  • Batterie : Li‑Ion, jusqu'à 220 Ah
  • Recharge : inductive (charge d'opportunité)
  • Temps de charge (20%-80%) : ~1,5 h
  • Navigation : navigation naturelle; scanners laser
  • Précision d'arrêt : ±10 mm
  • Réseau : WiFi
  • Sécurité : 2× Lidar, voyants LED, 4× arrêts d'urgence, 4× butées (NEP), 2× caméras PTZ 360°; conforme DIN EN ISO 3691-4, DIN EN ISO 13849, Directive machines 2006/42/CE

Applications

• Manutention import/export
• Postes build & break
• Zones de stockage sur pont et racks
• Quais camions et points de transfert FlexLoader

How they operate
Les AGV circulent sans guides physiques en s'appuyant sur la navigation naturelle et la détection d'obstacles par laser. Les trajets sont affectés dynamiquement via le WMS ou le gestionnaire de flotte et sont coordonnés centralement pour optimiser le débit du terminal.

Technical characteristics

• Modèle : AGV (Automated Guided Vehicle) Lödige
• Tailles ULD prises en charge : 5 ft, 10 ft, 15 ft
• Charge maximale : jusqu'à 6 800 kg (10 ft)
• Hauteur de transfert/convoyage : 508 mm
• Traction : multidirectionnelle
• Vitesse maximale : jusqu'à 3,0 m/s (standard 1,5 m/s)
• Accélération : 0,3 m/s²
• Convoyeur embarqué : rouleaux (0,3 m/s)
• Batterie : Li‑Ion jusqu'à 220 Ah; charge inductive d'opportunité; 20%-80% ~1,5 h
• Navigation : navigation naturelle avec connectivité WiFi
• Précision d'arrêt : ±10 mm
• Sécurité : Lidar, voyants LED, arrêts d'urgence, butées, caméras 360° PTZ; conformité aux normes
