Soufflerie aéronautique VRSF/VAF

Présentation du produit

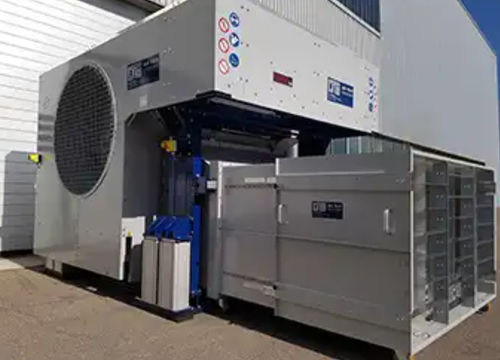

Les simulateurs de flux d'air LTG SC03 assurent une distribution d'air homogène sur une surface de soufflage de 1,7 m², conforme aux exigences du CFR § 1066 pour les essais SC03 jusqu'à 96 km/h (60 mph). Les configurations stationnaires et mobiles s'adaptent aux contraintes des cellules d'essai et certaines versions fonctionnent à des températures ambiantes allant jusqu'à -40 °C. Une buse d'appoint optionnelle permet d'augmenter la vitesse de soufflage pour les applications WLTP jusqu'à environ 135 km/h.

Caractéristiques

• Distribution d'air homogène sur une surface de 1,7 m² (conforme CFR § 1066 pour SC03 jusqu'à 96 km/h / 60 mph)
• Configurations stationnaires et mobiles pour s'adapter à différents agencements de cellule d'essai
• Plages de température ambiante étendues (jusqu'à -40 °C pour certains types)
• Buse d'appoint optionnelle pour atteindre des vitesses de soufflage plus élevées pour WLTP (jusqu'à ~135 km/h)

Données techniques

• VRSF 1120 E4030 — Vitesse moyenne de soufflage : 96 km/h (60 mph) ; Section d'évacuation HxL : 1000 × 1700 mm ; Hauteur d'évacuation au-dessus du sol : 150–450 mm ; Débit déplacé : 163 200 m³/h ; Température ambiante : -40 à +50 °C ; Exigence : SC03, CFR
• VRSF 1120 E4030 (même famille) — 137 km/h (85 mph) ; 800 × 1000 mm ; 200–500 mm ; 109 600 m³/h ; -40 à +50 °C ; CFR
• VRSF 1120 E4030 (même famille) — 145 km/h (90 mph) ; 800 × 1000 mm ; 200–500 mm ; 160 000 m³/h ; -40 à +50 °C ; CFR
• VRSF 1120 E4030 (buse d'appoint / WLTP) — 135 km/h ; 600 × 1000 mm ; 200–500 mm ; 81 000 m³/h ; -40 à +50 °C ; WLTP
• VRSF 1120 E3961 — 160 km/h ; 1000 × 800 mm ; 50 mm ; 128 000 m³/h ; -10 à +45 °C ; RDE, WLTP
• VAF 2x1120 E4004 — 96 km/h (60 mph) ; 1000 × 1700 mm ; 150 mm ; 163 200 m³/h ; +10 à +40 °C ; SC03, CFR
• VAF 2500 E3934 — 180 km/h ; 1100 × 2000 mm ; 200–500 mm ; 400 000 m³/h ; 0 à +40 °C ; application spécifique
• VAF 2240 E3949/E3904 — 160 km/h ; 1000 × 2000 mm ; 200–500 mm ; 320 000 m³/h ; 0 à +40 °C ; application spécifique
• VAF 2240 E3794 — 145 km/h ; 1800 × 1050 mm ; 100 mm ; 270 000 m³/h ; -10 à +40 °C ; application spécifique
• VAF 2240 E3847 — 145 km/h ; 1000 × 2000 mm (rotation 360°) ; — ; 290 000 m³/h ; -10 à +40 °C ; application spécifique
• VAF 1400 — 100 km/h ; 715 × 1400 mm ; 125 mm ; 100 000 m³/h ; +10 à +40 °C ; application spécifique

Caractéristiques techniques

• Surface de soufflage pour distribution homogène : 1,7 m² (référence pour les essais SC03)
• Normes et applicabilité : SC03 (CFR § 1066) ; certaines versions prises en charge pour WLTP et RDE
• Buse d'appoint optionnelle pour augmenter la vitesse de soufflage pour WLTP (jusqu'à ~135 km/h)
• Débits nominaux approximatifs : de ~81 000 m³/h à 400 000 m³/h selon le modèle
• Sections d'évacuation et hauteurs variables selon le type ; consulter les données techniques pour les dimensions spécifiques par modèle
• Plages de température ambiante variables selon le modèle : de -40 °C à +50 °C pour certaines versions
