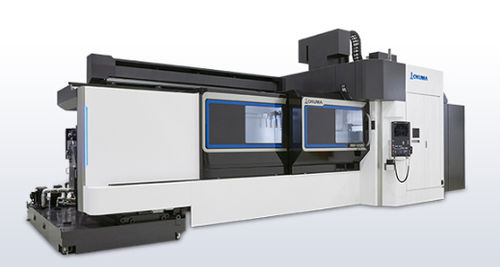

Centre d'usinage 3 axes MB-100V

verticalpour pièce de grande dimensionà double colonne

Présentation
Le MB-100V est un centre d'usinage vertical à double colonne conçu pour l'usinage de grande précision de pièces volumineuses tout en optimisant l'encombrement atelier. Il dispose d'une longue course de table et de solutions pour l'usinage multi-face afin de réduire les temps de réglage et la charge opérateur.

Évacuation des copeaux et fiabilité
La machine assure une évacuation efficace des copeaux pour éviter les accumulations et les arrêts. Les éléments clés comprennent des capots verticaux pour limiter l'accumulation des copeaux, de larges convoyeurs à charnière intégrés pour un rejet fluide, le bras ATC et la boîte à cames installés à l'extérieur de la chambre d'usinage pour réduire les risques de panne, ainsi qu'un système optionnel de lavage sous la traverse pour balayer les copeaux des pièces et de la table.

Gamme de broches et capacité d'usinage
Usinage complet (broche haute puissance n°50, roulements à rouleaux) :
Vitesse de broche : 12 000 min-1
Puissance maxi : 33/26 kW (10 min/cont)
Couple maxi : 302/148 N·m (10%ED / cont)
Capacité d'enlèvement de matière (Matériau : S45C, fraisage de bout) : 704 cm3/min
Exemple d'outil (S45C, fraisage de bout) — fraise d'ébauche ø20 7 dents (carbure) : Vitesse broche 4 000 min-1, Vc 251 m/min, Avance 9 520 mm/min, Largeur de coupe 3,7 mm, Longueur de copeau 20 mm

Broche large n°40 (option) — pour une plage d'utilisation acier à aluminium :
Vitesse de broche : 15 000 min-1
Puissance maxi : 26/18,5 kW (10 min/cont)
Couple maxi : 199/146 N·m (5 min/cont)

Broche haute vitesse n°40 (option) — pour l'usinage haute vitesse de l'aluminium :
Vitesse de broche : 20 000 min-1
Puissance maxi : 30/22 kW (10 min/cont)
Couple maxi : 57/42 N·m (10 min/cont)

Thermo-Friendly Concept
Le MB-100V intègre l'Okuma Thermo-Friendly Concept, qui accepte et compense les variations de température ambiante et celles générées par la machine, permettant d'atteindre une haute précision d'usinage en environnement d'atelier standard sans mesures particulières de l'utilisateur.

Principales caractéristiques
Dimensions table : 3000 × 1000 mm
Vitesse de broche : 15 000 / 12 000 min-1
Capacité magasin : 32 outils
Moteur broche : 26/18,5 (35/25) (10 min/cont), 33/26 (44/35) (10 min/cont)
Dimensions machine (L×P×H) : 8 995 × 3 095 × 3 500 mm

Caractéristiques techniques

• Modèle : MB-100V
• Architecture machine : Centre d'usinage vertical à double colonne
• Dimensions table : 3000 × 1000 mm (118.11 × 39.37 in)
• Vitesses de broche disponibles : 12 000 min-1 (No.50), 15 000 min-1 (No.40 option large zone), 20 000 min-1 (No.40 option haute vitesse)
• Puissance moteur broche : jusqu'à 33/26 kW (10 min/cont) pour No.50 ; 26/18,5 kW ou 30/22 kW pour options No.40
• Exemples de couple maxi : 302/148 N·m (No.50), 199/146 N·m (No.40 large zone), 57/42 N·m (No.40 haute vitesse)
• Capacité d'enlèvement (S45C, fraisage de bout) : 704 cm3/min
• Capacité magasin d'outils : 32 outils
• Dimensions globales (L×P×H) : 8 995 × 3 095 × 3 500 mm
• Fonctions conçues : évacuation fluide des copeaux (capots verticaux, larges convoyeurs à charnière), bras ATC et boîte à cames à l'extérieur de la chambre d'usinage, nettoyage par douche sous la traverse en option
• Concept de précision : Thermo-Friendly Concept pour accepter/comppenser les variations de température
