Logiciel d'acquisition de données Sherpa

de mesured'analyse de donnéesd'automatisation

Présentation

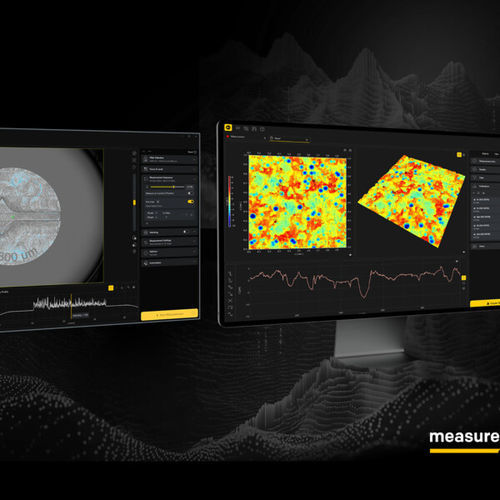

Sherpa est un logiciel de mesure de topographie pour les profilomètres Polytec TopMap. Il simplifie la métrologie de surface grâce à une interface adaptative, des workflows guidés, une automatisation intelligente et des outils d’analyse avancés, adaptés aux prises en main rapides, aux contrôles de routine à haut débit et aux évaluations approfondies par des experts.

Avantages principaux

• Interface adaptative affichant uniquement les options pertinentes selon l’étape et le rôle utilisateur.
• Mise en place plus rapide et réduction des erreurs opérateur grâce aux workflows guidés et au Positionnement virtuel.
• Acquisition fiable sur surfaces complexes via Smart Scanning Technology et gestion HDR automatisée des expositions.
• Résultats traçables et transparents avec filtrage en temps réel, accès aux données brutes et outils d’analyse experts.
• Automatisation (recettes, reconnaissance de motifs, mesure par plateau) pour des contrôles reproductibles et un haut débit.

Fonctionnalités clés

• Opération — interface adaptative et vues par rôle pour réduire la complexité et raccourcir la prise en main.
• Préparation — Virtual Positioning, Focus Finder & Focus Tracker, Auto‑level et contrôle simplifié des axes pour un réglage fiable.
• Acquisition — Smart Scanning Technology & HDR automatisé pour gérer des surfaces à réflectivité variable.
• Analyse — filtrage en temps réel, pré‑réglages intelligents, mode expert, accès aux données brutes et Line Analyzer pour des inspections approfondies.
• Automatisation — recettes réutilisables, reconnaissance de motifs et mesure par plateau pour la gestion automatique de pièces identiques.

Caractéristiques & capacités

• Workflows guidés et adaptatifs, modes clair/sombre et gestion des rôles.
• Positionnement virtuel : clic‑pour‑positionner avec mouvements grossiers/fins (sans joystick matériel).
• Focus Finder & Focus Tracker et Auto‑level pour un ciblage et un alignement précis.
• Smart Scanning & HDR : ajout automatique d’expositions et réglages fins pendant l’acquisition.
• Filtrage en temps réel et accès aux données brutes pour validation et détection d’anomalies.
• Line Analyzer : analyse interactive des profils (pic‑à‑vallée, angles, distances) par glisser‑déposer des points.
• Outils d’automatisation : recettes, option déclenchement par code‑barres, reconnaissance de motifs et mesure par plateau.
• Environmental Compensation Technology (ECT) : compensation des vibrations et perturbations en environnement atelier.
• True View / True Stitching : rendu amélioré des textures sur grandes différences de hauteur.
• Architecture ouverte : intégration via interfaces série, bus de terrain, TCP/IP et paramètres personnalisés.
• Support d’évaluations normées (ex. ISO 25178, DIN EN ISO 4287), selon configuration et version.

Systèmes compatibles

• Famille Polytec TopMap : Micro.View, Micro.View+, Metro.Lab, Pro.Surf, Pro.Surf+. La compatibilité exacte dépend de la configuration système et de la version logicielle.

Offre de lancement
Conditions spéciales de lancement disponibles pour une période limitée (ex. jusqu’au 30 septembre 2026).

Caractéristiques / spécifications techniques

• Nom logiciel : Sherpa
• Destiné à : profilomètres Polytec TopMap (microscope et grands profilomètres optiques)
• Modes d’utilisation : UI adaptative (par rôle/workflow), mode expert avec accès complet aux paramètres
• Aides au positionnement : Virtual Positioning, Focus Finder, Focus Tracker, Auto‑level
• Aides à l’acquisition : Smart Scanning Technology, gestion HDR automatisée des expositions
• Outils d’analyse : filtrage en temps réel, accès aux données brutes, pré‑réglages de filtre, Line Analyzer
• Automatisation : recettes, chargement par code‑barres, reconnaissance de motifs, mesure par plateau
• Gestion environnementale : Environmental Compensation Technology (ECT)
• Intégration : interfaces série / bus de terrain / TCP/IP (architecture ouverte)
• Normes : ISO 25178, DIN EN ISO 4287 (selon configuration/version)
