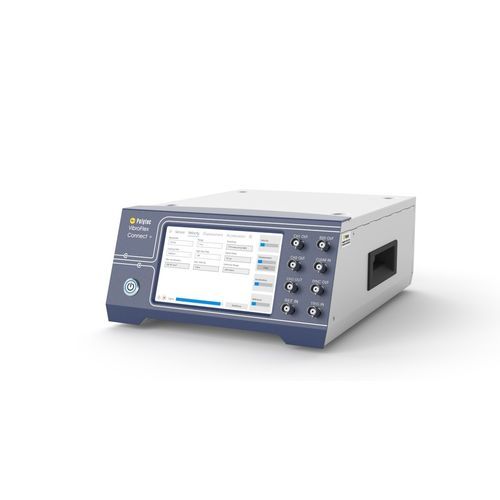

Vibromètre laser VibroFlex Connect+

laser à effet Doppleroptiquesans contact

Présentation
Module frontal vibromètre laser sans contact et cœur modulaire du système VibroFlex. Le VibroFlex Connect+ réalise le décodage FPGA des signaux Doppler pour fournir des sorties synchronisées de déplacement, vitesse et accélération, avec conditionnement de signal et sorties analogiques et numériques. L'unité accepte des configurations spécifiques, un générateur de signaux intégré en option et des entrées codeur/tachymétrique pour essais de démarrage, analyses d'ordre et mesures rotatives. Contrôle via PC, écran tactile 7" ou interface Web par Wi‑Fi.

Points clés

• Mesure sans contact sur une bande passante DC – 32 MHz.
• Sorties synchronisées déplacement, vitesse, accélération.
• Plages de vitesse de ±1 mm/s à ±30 m/s selon la tête de capteur.
• Canal de référence synchronisé et entrées encodeur/tacho pour analyses d'ordre.
• Interface numérique VibroLink (Ethernet/Wi‑Fi TCP/IP) et option LVDS pour transfert en temps réel.

Caractéristiques

• Traitement FPGA : décodage et conditionnement en temps réel pour des données à faible bruit.
• Modularité : compatible avec les têtes VibroFlex Neo, Xtra, Xtra Fiber, Compact, QTec, Range, Fiber.
• Mesure à distance : pilotage via VibSoft, interface Web ou Wi‑Fi ; support caméra HD+ pour le positionnement du spot laser.
• Interfaces signaux : sorties BNC analogiques (vitesse, déplacement, accélération, générateur, RSSI, sync TTL), mode IQ et VibroLink pour TCP/IP.

Caractéristiques de mesure (extrait)
Bande passante maximale — DC – 32 MHz (Connect+)
Grandeurs mesurées — Vitesse, Déplacement, Accélération
Vitesse maximale de vibration — ±30 m/s (Xtra Fiber / QTec / Range); ±12 m/s (Neo / Fiber / Compact)
Plages de vitesse — ±1 mm/s à ±30 m/s
Meilleure résolution de vitesse — 1,5 nm/s/√Hz
Meilleure résolution de déplacement — < 30 fm/√Hz
Accélération maximale — 100 000 km/s²
Traitement du signal — Basé sur FPGA

Optique / Laser de mesure
Conception optique — Compatible avec interféromètre hétérodyne (633 nm) et interferomètre multipath QTec® (1550 nm)
Laser de mesure — Longueur d'onde 633 nm (HeNe) ou 1550 nm (SWIR) selon la tête

Sorties et connectivité
Sorties analogiques — 3 BNC pour signaux de vibration (vitesse, déplacement, accélération séparés) ; 1 BNC pour générateur (max. 32 MHz) ; 1 BNC RSSI ; BNC sync (TTL) ; sortie IQ
Sorties numériques — VibroLink (Ethernet / Wi‑Fi, TCP/IP) ; LVDS (jusqu'à 3 MHz, temps réel)
Interface PC — Ethernet (RJ45 M12) + Wi‑Fi (TCP/IP) ; interface Web autonome ; logiciel de communication pris en charge
Générateur de signaux — Optionnel VFX-L-SigGenOut (±5 V @ 50 Ω / ±10 V @ 1 MΩ, max. 32 MHz ; sinusoïde, chirp, bruit)
Référence / Entrées — Canal de référence BNC (synchronisé jusqu'à 32 MHz) ; Clear‑In ; Trigger In ; entrée codeur / tacho (max. 20 000 tr/min)
Affichage / UI — Écran tactile couleur 7" (interactif)
Logiciels — VibSoft (à partir de v6.4) ; interface VibroLink ; gestion du générateur ; interface Web autonome

Spécifications système
Température de fonctionnement — 0 … +40 °C
Indice de protection — IP20
Consommation — max. 150 VA (y compris la tête de capteur)
Poids — 7,3 kg (hors tête de capteur)
Dimensions (L x l x H) — 285 x 140 x 383 mm

Têtes de capteur compatibles / Applications typiques

• VibroFlex Neo — tâches haute résolution et mesures à travers milieux transparents (verre, eau).
• VibroFlex Xtra / Xtra Fiber — mesures à distance ou en espaces confinés.
• VibroFlex Fiber — mesures différentielles et en espaces restreints.
• VibroFlex Compact — inspection de microstructures ; caméra HD+ en ligne et objectifs microscope disponibles.
• VibroFlex QTec — sensibilité optique maximale pour essais NDT exigeants, applications biomédicales et contrôle de shaker.
• VibroFlex Range — mesures longues distances et surveillance structurelle (>500 m).

Caractéristiques / spécifications techniques

• Bande passante : DC – 32 MHz
• Grandeurs : déplacement, vitesse, accélération (sorties synchronisées)
• Vitesse maximale mesurée : jusqu'à ±30 m/s (selon tête)
• Résolution vitesse : 1,5 nm/s/√Hz ; Résolution déplacement : < 30 fm/√Hz
• Accélération max. : 100 000 km/s²
• Traitement : FPGA
• Sorties analogiques : BNC multiples (vitesse, déplacement, accélération, générateur, RSSI, sync TTL)
• Interfaces numériques : VibroLink (Ethernet/Wi‑Fi TCP/IP), LVDS (temps réel)
• Interfaces PC : Ethernet (RJ45 M12), Wi‑Fi, UI Web autonome
• Générateur optionnel : jusqu'à 32 MHz (sinus/chirp/bruit)
• Canal de référence & entrée codeur/tacho pour analyses d'ordre
• Affichage : écran tactile 7"
• Logiciel : VibSoft (v6.4+) avec support VibroLink
• Température de service : 0…+40 °C ; Protection : IP20 ; Consommation : max. 150 VA ; Poids : 7,3 kg ; Dimensions : 285 x 140 x 383 mm
