Logiciel de reporting ScopeSuite+

d'automatisationde testd'analyse

Présentation du produit

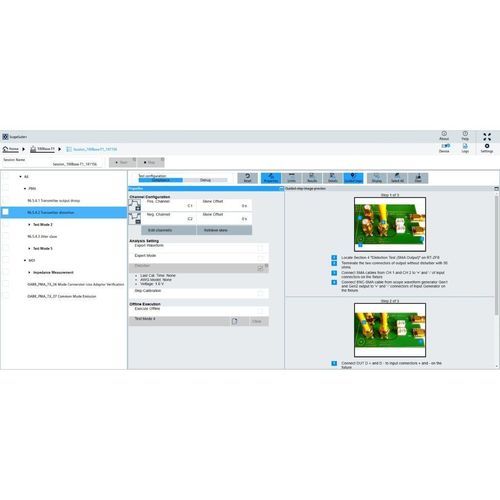

Simplifiez les tests de conformité avec le logiciel R&S®ScopeSuite+, compatible avec plusieurs standards d'interfaces numériques tels que 10Base-T1S et 100Base-T1 pour Ethernet automobile. L'interface web intuitive intègre un arbre de cas de test repliable pour une navigation facile, un assistant de test pas à pas avec guidage visuel, un éditeur de limites, des vérifications pré-test, des indicateurs réussite/échec et des rapports de test complets et personnalisables incluant résultats et captures d'écran pour l'analyse après test.

Faits clés

• Logiciel de test de conformité entièrement automatisé
• Interface web pour une navigation et une configuration simplifiées
• Assistant pas à pas pour un guidage utilisateur clair
• Documentation de test complète et structurée
• Automatisation des oscilloscopes, analyseurs réseau et générateurs d'onde

Fonctionnalités et avantages
Prise en charge étendue de plusieurs standards d'interface numérique
R&S®ScopeSuite+ rationalise l'automatisation pour divers standards d'interface numérique, y compris 10BASE-T1S et 100BASE-T1. La solution est conforme aux principales spécifications de test industrielles comme IEEE 802.3 et OpenAlliance et couvre tous les cas de test pertinents. La page d'accueil du logiciel répertorie les standards pris en charge pour référence rapide.

Solution de test entièrement automatisée
R&S®ScopeSuite+ contrôle entièrement les oscilloscopes connectés (par exemple R&S®MXO5/5C, R&S®RTO/RTP) pour des tests de conformité fluides et des mesures précises. Certains cas de test peuvent nécessiter des instruments supplémentaires tels que générateurs d'onde et analyseurs réseau vectoriels ; le logiciel assure un contrôle complet pour une solution de test de conformité intégrée de bout en bout.

Étapes de test guidées
Des instructions détaillées et illustrées permettent aux utilisateurs de configurer correctement les oscilloscopes, sondes, bancs d'essai et l'appareil sous test, réduisant ainsi les erreurs liées à la configuration.

Rapports en un clic
Tous les résultats de test sont entièrement documentés dans un rapport PDF. Les rapports peuvent inclure des cas de test spécifiques, des données numériques de résultats et des captures d'écran d'instruments selon les préférences de l'utilisateur.

Modèles disponibles

• R&S®SPLUS — Logiciel de base ; tests de conformité entièrement automatisés ; Numéro de commande 1804.8800.02
• R&S®SPLUS-K105 — Numéro de commande 1804.8951.02
• R&S®SPLUS-K89 — Logiciel de test de conformité Ethernet automobile 10BASE-T1S ; Numéro de commande 1804.8780.02
• R&S®SPLUS-K24 — Logiciel de test de conformité Ethernet automobile 100BASE-T1 ; Numéro de commande 1804.8774.02
• R&S®SPLUS-K87 — Logiciel de test de conformité Ethernet automobile 1000BASE-T1 ; Numéro de commande 1804.8797.02
• R&S®SPLUS-K107 — Logiciel de test de conformité GMSL ; Numéro de commande 1804.8968.02
• R&S®SPLUS-K99 — API d'automatisation à distance pour R&S®ScopeSuite+ ; Numéro de commande 1804.8945.02

Caractéristiques / spécifications techniques

• Instruments pris en charge :
  Oscilloscopes — R&S®MXO5, R&S®MXO5C, R&S®RTO2000, R&S®RTO6, R&S®RTP
  Analyseurs réseau vectoriels — R&S®ZND, R&S®ZNB
• Configuration minimale requise :
  Système d'exploitation — Windows 10 64 bits ; Windows 11 64 bits
  RAM — ≥ 8 GByte
  Espace disque — ≥ 5 GByte
  Connexion aux instruments — LAN
