Logiciel de test MXO3-K333

d'analysede mesuretemps réel

Présentation
L'option logicielle K333 fournit des fonctions de mesure complètes pour l'analyse des systèmes de puissance triphasés, incluant le calcul de puissance par cycle, l'analyse des formes d'onde corrélées dans le temps et la visualisation des phasors/vecteurs. Un assistant de configuration guide le mappage des voies, l'identification des phases et la vérification du câblage. L'oscilloscope se configure automatiquement pour fournir une visibilité rapide et intuitive des comportements en régime permanent et transitoire.

Faits clés

• Prise en charge des méthodes de mesure 2, 3 et 4 conducteurs (2V2A, 3V3A, 3VN3A)
• Analyse des harmoniques conforme à IEC 61000-3-2

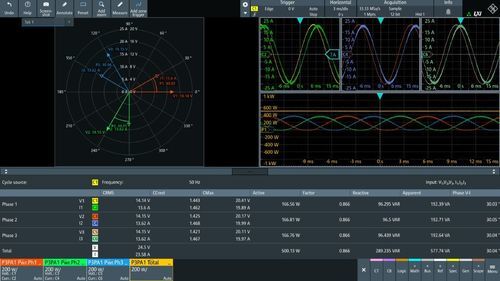

• Vues des formes d'onde de puissance et diagramme de phasors sur plusieurs instances d'analyse

Fonctionnalités et avantages

• Transparence complète du système, des résultats de puissance au comportement du signal — Mesures approfondies de la qualité de puissance triphasée tout en conservant la visibilité temporelle ; accès aux outils mathématiques, spectre et autres fonctions du MXO pendant l'analyse de la puissance 3 phases.
• Analyse des harmoniques avec profondeur diagnostique — Réalisez des analyses détaillées des harmoniques et du THD conformément à IEC 61000-3-2 tout en conservant les vues temporelles et fréquentielles ; tests au-delà du résultat pass/fail jusqu'aux harmoniques d'ordre élevé.
• Configurations de câblage flexibles et filtrage de source de cycle pour systèmes réels — Simplifie la configuration des connexions et augmente la capacité à travailler sur des formes d'onde bruitées et complexes sur convertisseurs, systèmes d'alimentation et distributions ; prend en charge le montage 3VN3A applicable aux configurations étoile (Y) et au filtrage de source de cycle.

Modèles disponibles (sélection)

• R&S®MXO3-K333 | 1335.3334.02 | R&S®MXO 3 | supported
• R&S®MXO4-K333 | 1335.5995.02 | R&S®MXO 4 | supported
• R&S®MXO5-K333 | 1801.8650.02 | R&S®MXO 5 | supported
• R&S®MXO5C-K333 | 1801.8673.02 | R&S®MXO 5C | supported

Caractéristiques / spécifications techniques

• Nom de l'option logicielle : K333 (logiciel oscilloscope d'analyse de puissance triphasée)
• Méthodes de mesure prises en charge : 2V2A, 3V3A, 3VN3A (2, 3 et 4 conducteurs)
• Analyse des harmoniques : analyse harmonique et THD conforme à IEC 61000-3-2
• Calculs de puissance par cycle et analyse des formes d'onde corrélées dans le temps
• Visualisation des phasors / vecteurs et instances d'analyse multiples (vues de formes d'onde de puissance et diagrammes de phasors)
• Assistant de configuration guidé : mappage des voies, identification des phases, vérification du câblage
• Configuration automatique de l'oscilloscope pour une mise en service rapide et une prise d'info intuitive
• Accès aux outils mathématiques, spectre et autres fonctionnalités du MXO pendant l'analyse de puissance
• Profondeur diagnostique pour les harmoniques jusqu'aux harmoniques d'ordre élevé (tests multi-harmoniques au-delà du pass/fail)
• Configurations de câblage flexibles et filtrage de source de cycle pour formes d'onde bruitées/complexes et essais de convertisseurs
• Unités de base compatibles : R&S®MXO 3, R&S®MXO 4, R&S®MXO 5, R&S®MXO 5C (modèles disponibles avec numéros de commande correspondants)
