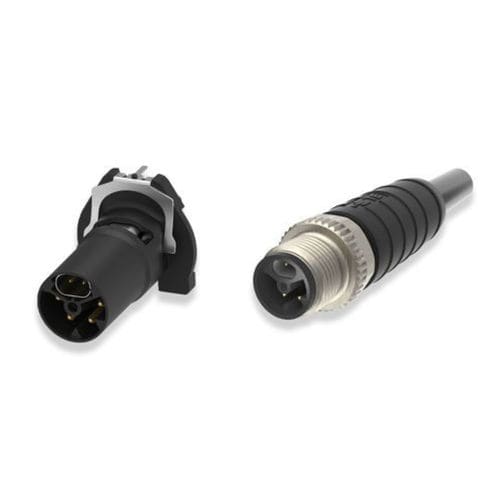

Connecteur hybride SPE

de donnéespour aéronefEthernet

Présentation
Le SPE-M12 Hybrid est un connecteur industriel pour Single Pair Ethernet (SPE) qui intègre transmission de données haute vitesse et alimentation électrique dans une seule interface M12. Il prend en charge des débits jusqu'à 1 Gbit/s et la distribution d'énergie jusqu'à 1 kW (2x 8 A). Conçu pour les environnements industriels exigeants, il offre une protection IP67, un mécanisme de verrouillage sécurisé et la conformité à la norme IEC 63171-7 pour garantir l'interopérabilité SPE entre équipements et fabricants.

Caractéristiques principales

• Assemblage données et puissance dans un format M12 unique
• Transmission de données haute vitesse jusqu'à 1 Gbit/s
• Capacité d'alimentation jusqu'à 1 kW (conducteurs doubles 8 A)
• Conception robuste avec indice de protection IP67 pour environnements sévères
• Mécanisme de verrouillage sécurisé pour un accouplement fiable
• Conforme IEC 63171-7 pour l'interopérabilité SPE

Configuration et disponibilité

• Types d'assemblage câble : M12 Pigtail | M12 vers M12
• Configurations d'assemblage câble : Double extrémité | Simple extrémité
• Orientation du connecteur : Droite (Extrémité A / Extrémité B)
• Nombre de positions : 6
• Longueurs disponibles assemblage câble (m) : .5 | 1 | 1.05 | 1.5 | 1.55 | 2.05 | 2.11 | 3.05 | 3.11 | 5.05 | 5.11 | 7.05 | 10.05 | 15
• Longueurs disponibles assemblage câble (ft) : 1.6 | 3.2 | 3.44 | 4.9 | 5.08 | 6.72 | 6.92 | 10 | 10.2 | 16.5 | 16.7 | 23.1 | 32.9 | 49.2 | 49.3

Applications

• Réseaux Industrial Ethernet et Single Pair Ethernet (SPE)
• Robots, variateurs, cobots, préhenseurs, capteurs et systèmes de vision
• Environnements IIoT et d'automatisation nécessitant miniaturisation et décentralisation

Caractéristiques techniques

• Modèle : SPE-M12 Hybrid
• Protocoles industriels : Single Pair Ethernet (SPE)
• Indice de protection : IP67
• Nombre de positions : 6
• Type d'assemblage câble : M12 Pigtail | M12 vers M12
• Assemblage câble (Extrémité A) : M12 Plug
• Assemblage câble (Extrémité B) : M12 Plug
• Orientation du connecteur (Extrémité A / Extrémité B) : Droite
• Configuration assemblage câble : Double extrémité | Simple extrémité
• Matériau conducteur : Cuivre
• Matériau gaine : PUR
• Matériau boîtier : PA 6T GF30 | Polybutylene Terephthalate (PBT)
• Couleur connecteur (Extrémité A / Extrémité B) : Noir
• Couleur câble : Noir
• Section fil (AWG) : 16
• Courant de contact (max) : 8 A
• Tension de fonctionnement (VDC) : 50
• Tension de fonctionnement (VAC) : 63
• Plage de température de fonctionnement (°C) : -45 – 85 | -40 – 85
• Plage de température de fonctionnement (°F) : -49 – 185 | -40 – 185
• Blindé : Oui
• Conformité / Normes : IEC 63171-7 (interopérabilité SPE)
