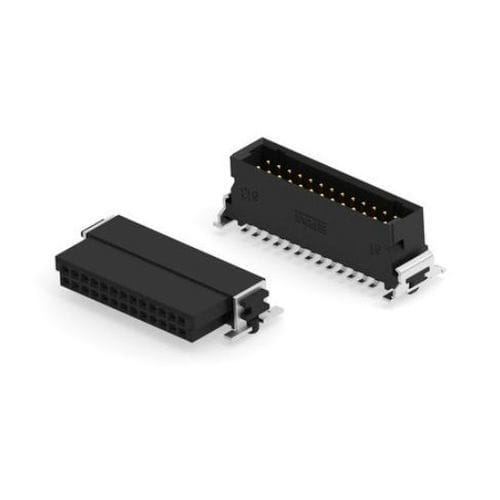

Connecteur PCB 154 series

pour aéronefSMCfil à carte

Présentation
La série SMC propose des connecteurs PCB au pas compact de 1,27 mm pour des interconnexions haute densité board-to-board et wire-to-board. Disponibles de 12 à 80 positions avec plusieurs configurations de lignes/colonnes et options d'empilage, ils conviennent aux conceptions à encombrement réduit tout en assurant l'intégrité du signal via des boîtiers polarisés et des zones de contact plaquées or.

Caractéristiques du type de produit

• Forme du connecteur : Rectangulaire
• Type : Header montage PCB | Réceptacle montage PCB
• Système de connecteur : Board-to-board | Wire-to-board
• Type de header : Entièrement gainé
• Étanche : Non
• Terminaisons vers : Circuit imprimé flexible (FPC) | circuit imprimé
• Type de produit : Assemblage de connecteur

Caractéristiques de configuration

• Colonnes : 6 | 8 | 10 | 13 | 16 | 20 | 25 | 40
• Positions chargées : 12 | 16 | 20 | 26 | 32 | 40 | 50 | 68 | 80
• Empilable : Non | Oui (stack through)
• Condition de charge des contacts : Entièrement chargée
• Orientation montage PCB : Angle droit | Vertical
• Rangées : 2 | 6

Caractéristiques électriques

• Tension d'isolement : 500 Vrms
• Résistance de contact : 25 mΩ
• Tension de fonctionnement : 10 VDC
• Courant nominal contact (max) : 1,0 – 1,7 A selon variante

Caractéristiques du corps

• Profil du connecteur : Haut | Bas | Standard
• Couleur principale : Noir | Bleu

Caractéristiques des contacts

• Longueur zone de contact : 3,25 mm | 4 mm
• Épaisseur languette d'accouplement : 0,3 mm
• Largeur languette : 0,42 mm
• Matériau de base des contacts : Alliage de cuivre
• Forme des contacts : Double lame | Rectangulaire
• Placage zone de contact : Or (Au)
• Placage terminaison PCB : Étain (typ. 4–6 µm)
• Types de contacts : Broche | Réceptacle | Douille | Languette

Caractéristiques de terminaison

• Méthode de terminaison sur PCB : Montage en surface (CMS)
• Longueur broche/queue : 4 mm

Fixation mécanique

• Longueur élément d'alignement : 0,75 mm
• Rétention montage PCB : Téton de localisation (avec | sans)
• Rétention d'accouplement : Verrou par friction | Verrouillage
• Alignement d'accouplement : Polarisation
• Montage du connecteur : Montage sur carte

Caractéristiques du boîtier

• Entrée d'assemblage : Latérale | Supérieure
• Pas (centre à centre) : 1,27 mm
• Matériau du boîtier : Liquid Crystal Polymer (LCP), UL 94V-0

Dimensions

• Longueurs (mm) : 12,7 | 15,24 | 17,78 | 21,6 | 25,4 | 30,48 | 36,83 | 48,26 | 55,88
• Hauteurs depuis le PCB (mm) : 3,85 | 4,25 | 6,25 | 6,75 | 8,25 | 9,05 | 9,85 | 13,65
• Largeurs (mm) : 6,25 | 7 | 7,2 | 9,6 | 9,8 | 10
• Espacement rangée à rangée : 1,27 mm
• Hauteurs d'empilage (mm) : 1,75 | 3,25 | 4,85 | 6,25 | 9,05 | 13,65

Conditions d'utilisation

• Plage de température de fonctionnement : environ -55 °C à 125 °C (selon variante)

Fonction / Application

• Blindé : Non
• Application circuits : Alimentation & Signal

Normes industrielles

• Normes : IEC | ISO
• Compatibilité agences : UL | UL E84703 | DIN
• Indice de inflammabilité UL : UL 94V-0

Emballage

• Type d'emballage : Reel | Tape & reel
• Diamètre de bobine : 300 | 330 mm
• Quantités exemples : 160 | 170 | 250 | 280 | 560

Spécifications techniques

• Série : SMC series
• Pas : 1,27 mm
• Positions disponibles : 12–80
• Rangées : 2 ou 6
• Orientation de montage : Angle droit ou vertical
• Placage des contacts : Or (mating), Étain (terminaison PCB)
• Tension d'isolement : 500 Vrms
• Tension de fonctionnement : 10 VDC
• Applications types : Interconnexions haute densité et encombrement réduit
