Frein pour aéronef VFDB series

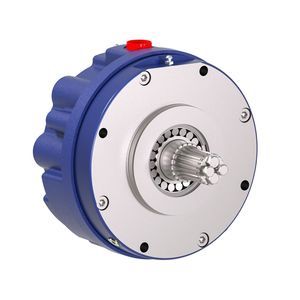

Présentation - Série de freins NBE
Les freins NBE sont conçus pour fonctionner en situations dynamiques. Contrairement aux freins de maintien moteur conventionnels, appliqués à zéro tr/min et optimisés pour le frottement statique, les NBE fournissent un couple dynamique nominal comparable au couple statique afin d’arrêter des charges dynamiques sans surdimensionnement. Chaque NBE est testé pour son couple dynamique sur des bancs d’essai PT Tech en conditions extrêmes avant expédition.

NBE230
Couple statique nominal (neuf) : 1,920 Nm
Couple statique min : 1,560 Nm
Couple dynamique nominal (neuf) : 1,920 Nm
Vitesse nominale : 4,000 rpm
Énergie de frein nominale 5/HR : 510 kJ

NBE330
Couple statique nominal (neuf) : 2,880 Nm
Couple statique min : 2,350 Nm
Couple dynamique nominal (neuf) : 2,880 Nm
Vitesse nominale : 4,000 rpm
Énergie de frein nominale 5/HR : 764 kJ

NBE245
Couple statique nominal (neuf) : 4,320 Nm
Couple statique min : 3,520 Nm
Couple dynamique nominal (neuf) : 4,320 Nm
Vitesse nominale : 3,600 rpm
Énergie de frein nominale 5/HR : 1,050 kJ

NBE345
Couple statique nominal (neuf) : 6,480 Nm
Couple statique min : 5,280 Nm
Couple dynamique nominal (neuf) : 6,480 Nm
Vitesse nominale : 3,600 rpm
Énergie de frein nominale 5/HR : 1,570 kJ

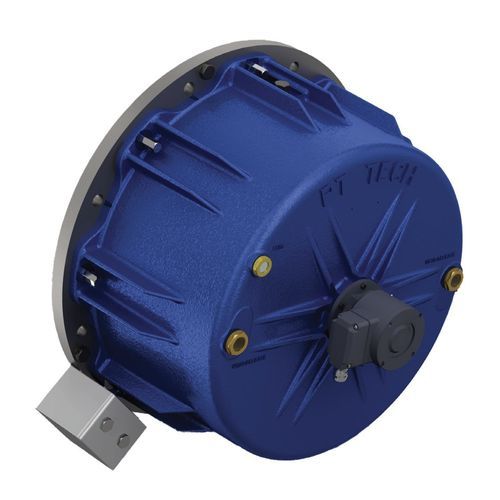

Présentation - Série de freins VFDB
Les freins VFDB sont conçus pour fonctionner en situations dynamiques et traiter les vibrations basse fréquence induites par le frottement lors d’arrêts à grande vitesse, protégeant ainsi les composants d’entraînement et les arbres moteurs. Les modèles VFDB sont validés sur bancs d’essai PT Tech pour leurs performances de couple dynamique.

VFDB76
Couple statique neuf : 830 Nm
Couple statique usé : 760 Nm
Couple dynamique usé : 950 Nm
Vitesse libre max : 4,000 rpm
Vitesse d’engagement max : 2,500 rpm
Tension de maintien : 50V DC Min
Tension d’excitation : 205V DC Min
Jeu d’air Min/Max : 0.8/2.0 mm
Inertie : .06 kg-m2
Masse : 137.4 kg

VFDB110
Couple statique neuf : 1,180 Nm
Couple statique usé : 1,075 Nm
Couple dynamique usé : 1,300 Nm
Vitesse libre max : 3,600 rpm
Vitesse d’engagement max : 2,500 rpm
Tension de maintien : 50V DC Min
Tension d’excitation : 205V DC Min
Jeu d’air Min/Max : 0.8/2.0 mm
Inertie : .06 kg-m2
Masse : 137.9 kg

VFDB160
Couple statique neuf : 1,750 Nm
Couple statique usé : 1,600 Nm
Couple dynamique usé : 1,300 Nm
Vitesse libre max : 3,600 rpm
Vitesse d’engagement max : 2,500 rpm
Tension de maintien : 50V DC Min
Tension d’excitation : 205V DC Min
Jeu d’air Min/Max : 0.8/2.0 mm
Inertie : 0.245 kg-m2
Masse : 239 kg

VFDB250
Couple statique neuf : 2,750 Nm
Couple statique usé : 2,500 Nm
Couple dynamique usé : 1,950 Nm
Vitesse libre max : 3,200 rpm
Vitesse d’engagement max : 1,900 rpm
Tension de maintien : 50V DC Min
Tension d’excitation : 205V DC Min
Jeu d’air Min/Max : 0.8/2.0 mm
Inertie : 0.245 kg-m2
Masse : 240 kg

VFDB400
Couple statique neuf : 4,400 Nm
Couple statique usé : 4,000 Nm
Couple dynamique usé : 5,000 Nm
Vitesse libre max : 2,200 rpm
Vitesse d’engagement max : 1,500 rpm
Tension de maintien : 50V DC Min
Tension d’excitation : 205V DC Min
Jeu d’air Min/Max : 0.8/2.0 mm
Inertie : 0.427 kg-m2
Masse : 404 kg

VFDB630
Couple statique neuf : 6,950 Nm
Données complémentaires : non spécifiées sur la page (champs vides pour certaines tailles VFDB)

VFDB1000
Couple statique neuf : 10,000 Nm
Données complémentaires : non spécifiées sur la page (champs vides pour certaines tailles VFDB)

Caractéristiques techniques

• Familles de produits : séries NBE (freins dynamiques montés sur moteur) et VFDB (freins montés sur moteur traitant les vibrations induites par le frottement).
• Objectif NBE : fournir un couple dynamique nominal égal ou comparable au couple statique pour arrêter des charges dynamiques sans surdimensionnement ; validation sur bancs d’essai avant expédition.
• Objectif VFDB : atténuer les vibrations basse fréquence liées au frottement lors d’arrêts à grande vitesse pour protéger composants d’entraînement et arbres moteurs ; validation sur bancs d’essai avant expédition.
• Paramètres électriques clés (modèles VFDB) : tension de maintien typique 50V DC Min ; tension d’excitation typique 205V DC Min.
• Jeu d’air (modèles VFDB) : Min/Max 0.8/2.0 mm.
• Plages de vitesse : modèles NBE jusqu’à 4,000 rpm (NBE230/NBE330) ; autres NBE à 3,600 rpm. Les vitesses libres/max d’engagement des VFDB varient selon le modèle (exemples indiqués ci‑dessus).
• Couples et énergies : valeurs détaillées par modèle ci‑dessus (couple statique, couple statique min, couple dynamique, énergie de frein lorsque fournie).
• Données mécaniques : inertie et masse fournies pour plusieurs modèles VFDB lorsque disponibles.
