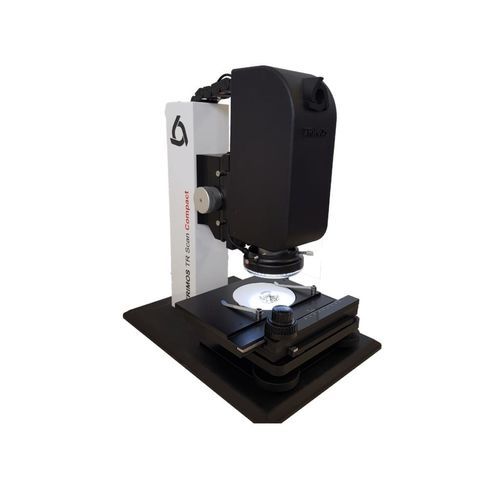

Appareil de mesure de surface TR SCAN Z

numériquesans contactpour l'aérospatiale

Le TR Scan Compact Z est une colonne de mesure de hauteur miniature à la pointe de la technologie, conçue pour des mesures sans contact sur divers matériaux, y compris l'or, les surfaces molles et transparentes. Il dispose de commandes de caméra intuitives, d'une luminosité réglable et peut effectuer des mesures sur des pièces en mouvement avec une grande précision. En utilisant la technologie de Microscopie Chromatique Confocale (CCMP), il permet des mesures de hauteur dans des zones inaccessibles aux capteurs de contact conventionnels. Son système de positionnement rapide et précis de la table X/Y et sa capacité de mesure rapide en Z améliorent son efficacité et sa polyvalence pour diverses applications. La technologie CCMP (Microscopie Chromatique Confocale) combinée à une caméra numérique permet la visualisation du point de mesure "balle virtuelle" sur la pièce. Grâce à cette méthode, les mesures de hauteur sont possibles dans des endroits qu'un capteur de contact conventionnel ne peut atteindre. Le système de mesure optionnel sur la table (X/Y) permet un positionnement rapide et précis. Le système de mesure en Z extrêmement rapide (2000 Hz) permet des mesures de hauteur dynamiques sur des pièces en mouvement. - Sans contact - Commandes de caméra intuitives - Luminosité réglable - Mesures de hauteur / delta / min / max - Mouvements rapides - Logiciel facile - Haute précision - Mesures sur pièces en mouvement TR Scan Compact Z Capteur optique - Distance de travail : 31,8 mm - Plage de mesure : 8 mm - Résolution : 0,1 µm - Ouverture numérique : 0,25 - Angle maximum de mesure : 90° +/- 15° - Taille du spot : 15 µm - MEP : 0,6 µm Système de mesure X/Y - Type de système : Incrémental - Résolution : 1 µm - MEP : ~ 10 µm - Connexion d'interface : 2x USB 2.0 Vision - Flux vidéo : Image en direct - Champ de vision : 7 x 5,25 mm - Résolution : 1600 x 1200 - Taille des pixels : ~4,3 µm - Type de capteur : CMOS couleur Autre - Connexion d'interface : 2x USB 2.0 - Mesures de surface sans contact sur tous types de matériaux tels que l'or, les surfaces molles, les surfaces transparentes, etc. Caractéristiques techniques / spécifications : - Mesure de hauteur sans contact - Technologie de Microscopie Chromatique Confocale (CCMP) - Visualisation par caméra du point de mesure - Système de mesure X/Y optionnel pour un positionnement rapide et précis - Système de mesure en Z rapide (2000 Hz) - Distance de travail : 31,8 mm - Plage de mesure : 8 mm - Résolution : 0,1 µm (Z), 1 µm (X/Y) - Ouverture numérique : 0,25 - Angle maximum de mesure : 90° +/- 15° - Taille du spot : 15 µm - MEP : 0,6 µm (Z), ~10 µm (X/Y) - Interface : 2x USB 2.0 - Vision : Image en direct, résolution 1600 x 1200, taille des pixels ~4,3 µm, capteur CMOS couleur - Champ de vision : 7 x 5,25 mm
