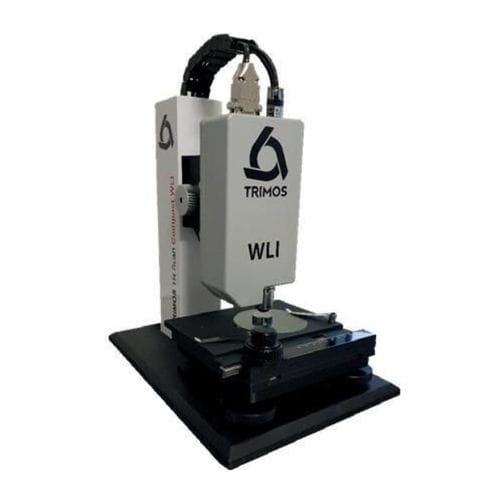

Appareil de mesure de surface TR SCAN WLI

optiquesans contactpour l'aérospatiale

Mesure de surface sans contact de haute précision. La gamme TR Scan Compact WLI permet des mesures sur tout type de matériau avec une résolution sub-nanomètrique. Grâce à sa simplicité d'utilisation et à sa petite taille, il s'intègre facilement dans un environnement de laboratoire et permet des mesures rapides et simples. La technologie WLI (Interférométrie à lumière blanche) combinée à un moteur piézoélectrique permet des mesures extrêmement rapides. La table permet un mouvement manuel avec des pièces pesant jusqu'à 5 kg. Des tables motorisées sont disponibles en option pour étendre la plage de mesure X&Y. - Sans contact - Encombrement réduit - Plage de mesure 400 µm - Résolution 0.1 nanomètre - Extrêmement facile à utiliser - Optiques de type Michelson 2.5x et 5x pour un large champ de vision - Optiques interchangeables, ou montées sur un carrousel Détails techniques Résolution : 0.1 nm Résolution latérale (X/Y) : 4.81 µm à 0.52 µm Plage de mesure : 400 µm Zoom optique : 2.5x à 100x Distance de travail : ~10.3 mm à ~3.4 mm Spécifications Plage de température : 0 à 50 [°C] Canaux : 2 Résolution : 0.01 [°C] Précision : ±0.5 [°C] Protocole de communication : USB ou série Alimentation : Par USB ou série Alimentation : 0.5 [W] Dimensions : 82 x 102 x 36 [mm] Poids : 350 [g] Capteurs de température Type de capteur : PT100 Longueur de câble : 3 [m] Tolérance : DIN EN 60751 Classes 1/3 DIN Configuration série Débit en bauds : 9600 [bits/s] Bits : 8 Parité : Aucune Modèles disponibles TR Scan Compact WLI TR Scan C. WLI MA 73×55 TR Scan C. WLI MO 75×50 TR Scan C. WLI MO 100×100 TR Scan Compact WLI Objectifs multiples (Carrousel) TR Scan E. WLI MA 73×55 TR Scan E. WLI MO 75×50 TR Scan E. WLI MO 100×100 Marque : Trimos Produit : TR Scan Compact WLI Technologie de mesure : Interférométrie à lumière blanche (WLI) Résolution : 0.1 nm Plage de mesure : 400 µm Options de table manuelle et motorisée Optiques interchangeables, option carrousel Poids : 350 g (sans capteur) Dimensions : 82 x 102 x 36 mm (sans capteur) Alimentation : USB ou série Température de fonctionnement : 0 à 50°C
