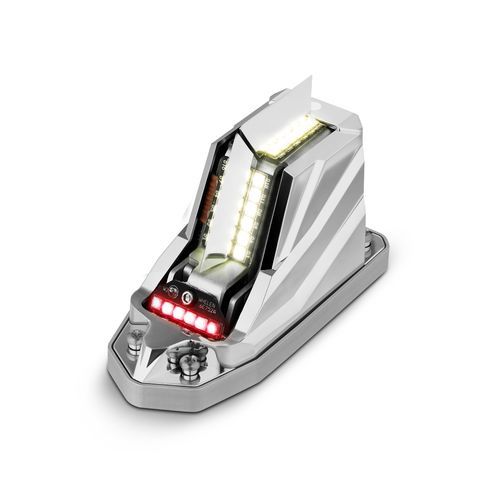

Feu de position ORION™ 650E

anticollisiond'identificationpour avion

Aperçu du produit La série Orion™ 650E de Whelen Aerospace Technologies intègre des feux de position avant ROUGE ou VERT et une fonction anti-collision clignotante blanche dans un seul ensemble de bout d'aile encastré et compact. La série supprime le besoin de boîtiers de clignotants externes (simplifiant l'installation et améliorant la fiabilité), s'installe derrière une lentille de bout d'aile existante en utilisant le même encombrement et la même configuration de fixation que les produits Whelen hérités, et est disponible en configurations 14 VDC et 28 VDC. Certains modèles 28 VDC (650E 31 et 650E 32) incluent un feu de reconnaissance au sol rouge intégré pour une meilleure visibilité au sol. La série Orion™ 650E est pleinement approuvée FAA TSO et certifiée STC et est conçue pour des applications de remise à niveau et de remplacement.

Numéros de pièces disponibles / Variantes

• 01-0790701-01 — 14V Vert (OR6501GE)
• 01-0790701-02 — 14V Rouge (OR6501RE)
• 01-0790701-11 — 28V Vert (OR6502GE)
• 01-0790701-12 — 28V Rouge (OR6502RE)
• 01-0790701-31 — 28V Vert avec reconnaissance sol rouge (OR650EG2G)
• 01-0790701-32 — 28V Rouge avec reconnaissance sol rouge (OR650EG2R)

Principales caractéristiques

• Feu de position avant intégré (rouge ou vert) et feu anti-collision clignotant blanc dans une unité unique
• Feu de reconnaissance sol rouge intégré en option sur certains modèles 28 VDC
• Conception affleurante pour installation derrière une lentille de bout d'aile existante ; même empreinte que les produits Whelen hérités
• Élimine les boîtiers de clignotants externes
• Modèles disponibles en 14 VDC et 28 VDC
• Approuvé FAA TSO et certifié STC

Modèle / Réf. / Description / Homologations Modèle | Réf. | Description | Homologations
OR6501GE | 01-0790701-01 | Feu de position VERT encastré / Ensemble bout d'aile anti-collision, 14 VDC | STC / TSO / ETSO-C96a Classe II, TSO/ETSO-C30c Types II
OR6501RE | 01-0790701-02 | Feu de position ROUGE encastré / Ensemble bout d'aile anti-collision, 14 VDC | STC / TSO / ETSO-C96a Classe II, TSO/ETSO-C30c Types I
OR6502GE | 01-0790701-11 | Feu de position VERT encastré / Ensemble bout d'aile anti-collision, 28 VDC | STC / TSO / ETSO-C96a Classe II, TSO/ETSO-C30c Types II
OR6502RE | 01-0790701-12 | Feu de position ROUGE encastré / Ensemble bout d'aile anti-collision, 28 VDC | STC / TSO / ETSO-C96a Classe II, TSO/ETSO-C30c Types I
OR650EG2G | 01-0790701-31 | Feu de position VERT encastré / Reconnaissance sol ROUGE / Ensemble bout d'aile anti-collision, 28 VDC | STC / TSO / ETSO-C96a Classe II, TSO/ETSO-C30c Types II
OR650EG2R | 01-0790701-32 | Feu de position ROUGE encastré / Reconnaissance sol ROUGE / Ensemble bout d'aile anti-collision, 28 VDC | STC / TSO / ETSO-C96a Classe II, TSO/ETSO-C30c Types I

Documentation & Notes d'installation Les manuels d'installation et de maintenance, les documents STC et les certificats sont disponibles pour la série Orion™ 650E (guides d'installation, certificats STC, catalogue de pièces de rechange illustré et manuel d'installation/maintenance des systèmes d'éclairage anti-collision). Cet appareil est conçu pour être installé sous une lentille de bout d'aile et ne doit pas être monté à l'extérieur de l'aéronef.

Caractéristiques techniques

• Dessin : 90701
• Dimensions : L 3.85" × l 1.68" × H 2.20"
• Poids : 0.26 lbs
• Consommation (14 VDC) : Feu de position 0.30 A ; Feu anti-collision ~0.70 A (moyenne) ; Pic 3.6 A
• Consommation (28 VDC) : Feu de position 0.15 A ; Feu anti-collision ~0.35 A (moyenne) ; Pic 1.8 A
• Fixation : Affleurante (installé derrière une lentille de bout d'aile existante ; utilise l'empreinte Whelen héritée)
• Homologations : FAA TSO, certifié STC ; références ETSO/TSO détaillées dans la documentation produit
• Configurations disponibles : 14 VDC et 28 VDC ; certains modèles 28 VDC incluent un feu de reconnaissance sol rouge
