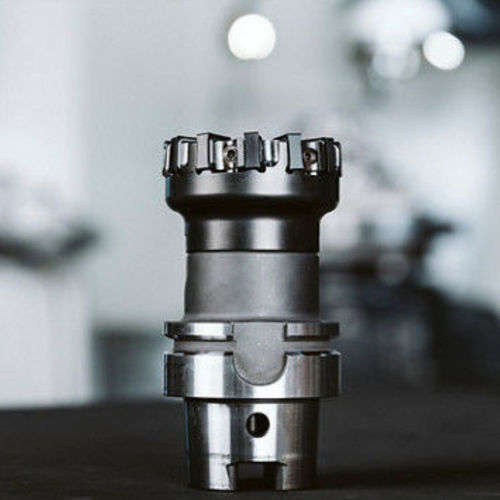

Fresa in ghisa MaxiMill – S-Power

in carburoCVDPVD

Panoramica
MaxiMill – S-Power stabilisce nuovi standard per la fresatura di superfici su materiali fusi. Con un elevato numero di denti e inserti reversibili doppia faccia, il sistema offre prestazioni ottimali e una struttura molto stabile a basse vibrazioni. Il morsetto a cuneo doppio rende gli inserti facili da utilizzare e solidamente fissati.

Applicazione e prestazioni
Progettato per la fresatura frontale di componenti in ghisa (GJS, GJV, GJL), il sistema raggiunge alti asporti di truciolo migliorando la qualità superficiale e riducendo la formazione di bave. Il numero ottimale di spigoli taglienti (es.: 12 denti su Ø63 mm) e una geometria dell'arista positiva consentono elevate velocità e economicità. Usi tipici: componenti di impianti frenanti e superfici di montaggio di motori ad alte prestazioni.

Principio di funzionamento
L'angolo di attacco di 88° permette un elevato numero di denti e piccoli spazi per i trucioli. Inserti reversibili doppia faccia con otto spigoli utilizzabili, substrati selezionati e rivestimenti DRAGONSKIN garantiscono alte prestazioni e taglio regolare. La sede dell'inserto robusta e il morsetto a cuneo doppio assicurano un fissaggio sicuro e alta precisione assiale e radiale.

Vantaggi

• Maggiore resistenza degli inserti rispetto ai prodotti concorrenti → garantisce elevati tassi di asportazione
• Possibile riduzione avanzamento per dente → evita fratture sulla parete del getto
• Morsetto a cuneo doppio di serie → facile gestione e rapida sostituzione degli inserti
• Geometria dell'arista positiva → previene la formazione di bave e fratture sui bordi del pezzo
• Numero massimo di denti per diametro della fresa → elevata economicità grazie a velocità massime
• Inserti rettificati perifericamente → alta precisione di concentricità assiale e radiale
• Sede dell'inserto asimmetrica → riduce le vibrazioni
• Gradi resistenti all'usura con rivestimento PVD o CVD → lunga vita utensile

Gamma e dati di lavorazione
Diametri standard disponibili: Ø 56 a 125 mm. Profondità di taglio massima circa 8 mm. Valori di avanzamento per dente ridotti consigliati tra 0,08 e 0,15 mm per materiali fusi per minimizzare le fratture sulla parete dello stampo mantenendo alta efficienza grazie all'elevato numero di denti. Gli inserti rettificati perifericamente garantiscono tolleranze ridotte e alta qualità superficiale.

Inserto rettificato – caratteristiche

• Gamma inserti ISO-P / -K
• Geometria dell'arista: M
• Raggi di spigolo: 0,4 mm, 0,8 mm e 1,2 mm
• Inserti doppia faccia con un totale di 8 spigoli utilizzabili (per inserto)
• Gradi di carburo: CTPK220, CTCP230

In arrivo
Presto saranno disponibili inserti in ceramica compatibili con il sistema di fresatura frontale MaxiMill – S-Power.

Specifiche tecniche

• Denominazione commerciale: MaxiMill – S-Power
• Angolo di attacco: 88°
• Esempio tipico di numero di denti: 12 denti su Ø63 mm (il sistema supporta un elevato numero di denti per ogni diametro)
• Diametri standard: Ø 56 mm a Ø 125 mm
• Profondità di taglio massima: ca. 8 mm
• Avanzamento consigliato per dente per materiali fusi: 0,08–0,15 mm
• Tipo di inserto: doppia faccia, 8 spigoli utilizzabili
• Geometrie/gradi di inserto: ISO-P/-K, geometria M, gradi CTPK220 / CTCP230
• Rivestimento: DRAGONSKIN (menzionato come rivestimento su substrati selezionati)
• Fissaggio: morsetto a cuneo doppio, sede inserto robusta, sede inserto asimmetrica per ridurre le vibrazioni
• Applicazione principale: componenti in ghisa (GJS, GJV, GJL)
