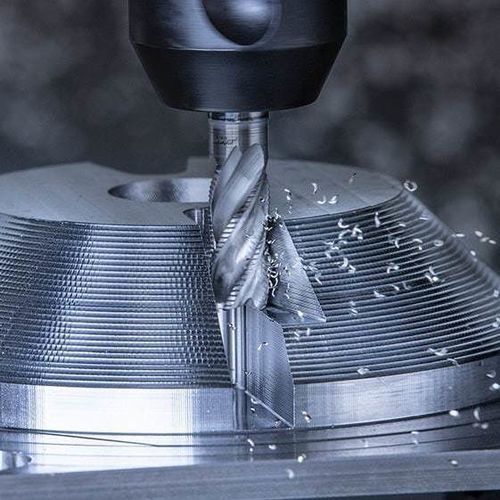

Fresa di testa semisferica SilverLine

a raggiocon rivestimento in TiAlCrNin carburo

Panoramica
Le frese a candela in metallo duro pieno SilverLine offrono una soluzione universale per l'alesatura e la fresatura di acciaio, acciaio inossidabile e ghisa (ISO P / M / K). La famiglia combina un nucleo rinforzato, geometrie ottimizzate e il rivestimento multicapa DPB72S TiAlCrN per garantire prestazioni di taglio stabili in molteplici operazioni.

Gamma di prodotti

• Frese a tagliente quadrato
• Frese con smusso sull'angolo
• Frese da faccia torus
• Frese a sfera (ball nose)
• Frese con raggio sull'angolo
• Configurazioni a 2, 3, 4, 5, 6, 7 e 9 taglienti (2/3 taglienti in metrico; 7/9 in imperiale)

Disponibilità dimensioni

• Ampia gamma in taglie imperiali per applicazioni USA
• Configurazioni metriche selezionate
• Copertura diametri: geometrie selezionate da Ø 3 mm fino a 25 mm e Ø 1/8"–1 1/4"

Capacità di fresatura / Applicazioni principali
SilverLine supporta numerose strategie di fresatura universali. Applicazioni tipiche:

• Fresatura di spalle
• Fresatura di facce
• Fresatura periferica
• Fresatura a rampa elicoidale e immersione elicoidale
• Fresatura di scanalature e operazioni a piena scanalatura
• Fresatura trocoidale
• Sgrossatura e sgrossatura-finitura
• Finitura ad alta precisione
• Fresatura 3D con geometrie ball nose e radius
• Bavatura

Progettazione e punti di forza

• Nucleo rinforzato per maggiore rigidità e riduzione delle vibrazioni
• Geometria delle gole e angoli di scarico ottimizzati per ridurre il calore e migliorare l'efficienza di taglio
• Geometrie di taglio specifiche per funzionamento regolare ad alte velocità in sgrossatura, piena scanalatura, periferica e finitura
• Evacuazione trucioli migliorata per affidabilità di processo costante
• Produzione con tecnologia Latest Edge Prep: spazzolatura CNC individuale per utensile per condizione di tagliente coerente

Idoneità materiali
Applicazioni principali: acciaio, acciaio inossidabile e ghisa (ISO P / M / K). Applicazioni secondarie su materiali non ferrosi e resistenti al calore a seconda della geometria.

Dimostrazioni
Gli utensili validati in condizioni di lavorazione rappresentative mostrano forze di taglio ridotte e durata utensile estesa in scenari di produzione.

Specifiche tecniche

• Denominazione: SilverLine (CERATIZIT Advanced Lines)
• Materiale di base: substrato in carburo pieno di qualità superiore
• Rivestimento: DPB72S — rivestimento multicapa TiAlCrN con potenziamento al cromo
• Geometrie: numero di taglienti 2–9 e tipi di bordo (tagliente, radius, smusso, torus, ball nose)
• Nucleo: rinforzato per maggiore affidabilità di processo
• Produzione: Edge Prep con spazzolatura CNC individuale per utensile
• Versioni: corta, media, lunga, extra lunga; opzioni imperiali e metriche
• Intervallo di dimensioni: geometrie selezionate da Ø 3 mm a 25 mm e Ø 1/8"–1 1/4"
• Applicazioni: spalla, faccia, periferica, rampa elicoidale, scanalatura, trocoidale, sgrossatura, finitura, fresatura 3D, sbavatura
• Gruppi di materiali: ISO P / M / K (primario); non ferrosi e materiali resistenti al calore (secondario)
