Apparecchio di misurazione di campi FlawExplorer

di superficielaserper il settore aerospaziale

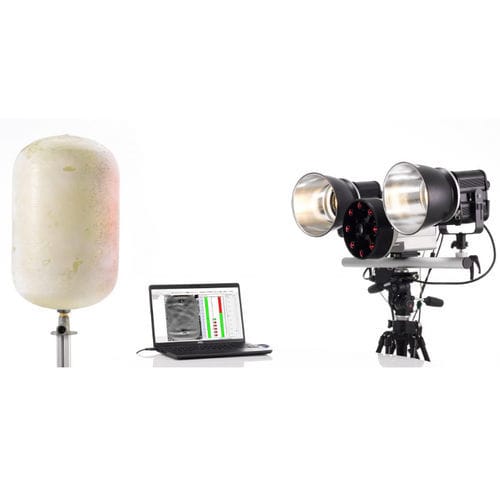

Il FlawExplorer è un sensore NDT a shearografia laser progettato per essere utilizzato per applicazioni di controllo qualità post-produzione o per ispezioni di componenti sul campo (in servizio). A seconda dell'applicazione, il sensore può essere configurato con sistemi di eccitazione termica o a vuoto (parziale) e può anche essere automatizzato. Incorpora la più recente tecnologia di sfasamento e fornisce risultati di misura accurati e affidabili grazie a immagini chiare e nitide con una risoluzione di spostamento inferiore al micrometro. Il sensore FlawExplorer è completamente contenuto in un'unità leggera (5 kg). Per il funzionamento del sensore sono necessari solo due collegamenti: uno per l'alimentazione e uno per i dati della telecamera. Con un'elettronica di imaging e controllo completamente integrata, il sensore incorpora una fotocamera CMOS (standard) da 3,2 MPx o (opzionale) da 5 MPx con una frequenza massima di fotogrammi di 37 e 24 Hz, rispettivamente, un obiettivo zoom varifocale, otto diodi laser (Classe 3R), taglio automatico, calibrazione automatica della proiezione e piezo a spostamento di fase. Il sensore è contenuto in un alloggiamento in alluminio con un anello di sicurezza staccabile; il design robusto del FlawExplorer è progettato per resistere a urti, colpi e vibrazioni. La shearografia laser ha uno dei tassi di ispezione più elevati rispetto a qualsiasi altro metodo NDT, in particolare perché utilizza un ampio campo visivo (FoV) grazie all'uso di più diodi laser coerenti. Un FlawExplorer utilizza 8 diodi laser per generare un'ampia area di illuminazione = campo visivo (FoV). Per una telecamera standard da 3,2 MPx, le dimensioni dell'immagine proiettata in un'unica ripresa possono raggiungere i 2,9 m x 2,1 m (9,4 ft x 7,0 ft) o, per una telecamera opzionale da 5,0 MPx, fino a 3,4 m x 2,8 m (11,2 ft x 9,3 ft)
