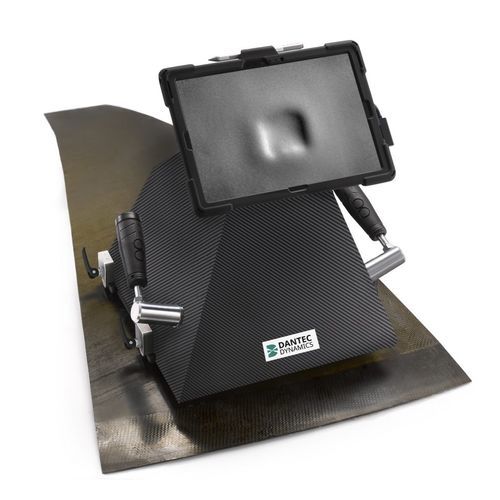

Apparecchio di misurazione di campi FlawHunter

di superficielaserper il settore aerospaziale

Il FlawHunter è un dispositivo di ispezione NDT integrato, dotato di un sensore laser shearografico avanzato ad alta risoluzione con un sistema di eccitazione (parziale) a vuoto. È ergonomico e facile da usare ed è dotato di un display GUI orientato al flusso di lavoro e di un controllo con pulsanti a destra e a sinistra. Indipendentemente dall'applicazione, il FlawHunter fornisce risultati di misura affidabili e risolutivi per le operazioni di NDT sul campo (servizio) e di controllo qualità (post-produzione). Può essere utilizzato su qualsiasi materiale e superficie, a condizione che si possa generare un vuoto stabile all'interno della tenuta del vuoto (area di ispezione visibile). Il FlawHunter è dotato di un'elettronica di controllo completamente integrata, pertanto non vi sono collegamenti esterni a PC, elettronica, pompa/e del vuoto e/o tubi. Il sistema richiede solo un collegamento a una fonte di alimentazione esterna. Pesa 9 kg (20 libbre) e può ispezionare 320 mm x 230 mm (12,6'' x 9'') in un massimo di 10 secondi* (inclusi*; posizionamento, bloccaggio e misurazione), con una velocità di ispezione di 0,44 m²/min (4,7 ft²/min)! La pompa del vuoto richiede in genere 3-5 secondi per raggiungere un livello di vuoto stabile. Il FlawHunter può essere dotato di una telecamera GigE da 3,2 MPx (standard) / 5 Mpx (opzionale), a 12 bit, con un frame rate massimo (rispettivo) di 37 / 24 Hz. Il sensore interno è dotato di un piezo di taglio automatico completamente controllabile via SW. Utilizzando la tecnica Phase Shifting 4+4 in combinazione con un controllo stabile del vuoto tramite la pompa del vuoto e il controller integrati, gli utenti possono impostare il livello di vuoto (pressione) fino a -11 kPa con una tolleranza di +/- 0,05 kPa. Il risultato è un'immagine di misura con la migliore definizione e chiarezza e un rumore minimo.
