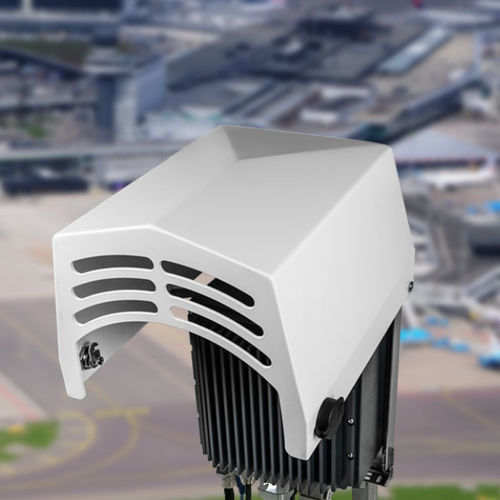

ADS-B ricevitore MSS-5

per il traffico aereometeo-oceanograficoper aeroporto

Panoramica
MSS-5 è la quinta generazione del Sistema di Sorveglianza per Multilaterazione (MSS) progettato per la Gestione del Traffico Aereo, che combina tecnologie multilaterazione e ADS-B consolidate. Il sistema fornisce localizzazione, tracciamento e identificazione in tempo reale e ad alta precisione di tutti gli obiettivi dotati di transponder sulla superficie aeroportuale, in TMA e in rotta. Funziona in tutte le condizioni meteorologiche ed è adatto a qualsiasi profilo del terreno.

Principali sfide

• Densità del traffico
• Deployabilità
• Sincronizzazione temporale
• Sicurezza operativa
• Sicurezza

Soluzioni ed esempi d'uso (sorveglianza Gate to Gate)

• MLAT (Sorveglianza in superficie): la multilaterazione di superficie MSS-5 assicura la sorveglianza al suolo e nelle immediate vicinanze dell'aeroporto.
• WAM (Wide Area Multilateration): multilaterazione a larga area che fornisce sorveglianza affidabile e altamente precisa per aree TMA e en-route, adatta ai terreni più impegnativi.
• ADS-B: MSS-5 decodifica i segnali ADS-B secondo le norme applicabili e può essere configurato come rete autonoma di stazioni terrestri ADS-B ridondanti con output ASTERIX o come rete di ricevitori ADS-B fusi in una Central Processing Station per fornire una singola traccia ADS-B.
• PRM (Parallel Runway Monitoring): l'elevata precisione e affidabilità supportano operazioni di avvicinamento sicure su piste parallele in aeroporti ad alto traffico.
• HMU (Height Monitoring Unit): MSS-5 fornisce l'elemento di misura per un HMU e, insieme al sistema di elaborazione, supporta la riduzione della separazione verticale minima a 1000 ft (RVSM).
• VTS (Vehicle Tracking System): combinato con SQUID, MSS-5 costituisce una soluzione per il tracciamento dei veicoli per migliorare la sicurezza in piazzale e l'efficienza operativa.

5 caratteristiche chiave

• Pronto per gli standard 2020+
• Output dati doppio: ASTERIX e MLAT grezzo
• Soluzione modulare espandibile per un deployment flessibile, palo su o giù
• Operatività in tutte le condizioni meteo — adatto a climi e terreni differenti
• Sincronizzazione GNSS mondiale (GPS, GLONASS, GALILEO, BEIDOU)

Specifiche di base
Tipo di sistema: Sistema di sorveglianza per multilaterazione
Numero di canali di ingresso per stazione: 2
Tipi di bersagli: Mode A/C, Mode S, DO-260C
Temperatura di esercizio: -40°C a +60°C
Umidità relativa: fino al 100%
Output stazione: ASTERIX e MLAT grezzo
PoE: 4x60 W
Modulazione: PAM, PPM, Phase Overlay PSK, MSK
Rack: esterni (IP65) e opzioni interne

5 sfide & soluzioni MSS-5 (sintesi)
DENSITÀ DEL TRAFFICO: nonostante le fluttuazioni la densità aumenta; è prevista una nuova layer ATM per UAS.
Soluzioni MSS-5:

• Standard DO-260C
• Phase Overlay pronto

DEPLOYABILITÀ: necessità di una soluzione semplice all-in-one per rapido dispiegamento e supporto ciclo di vita.
Soluzioni MSS-5:

• Soluzione 2 moduli: 1 modulo ricevente + 1 modulo di alimentazione
• Piccolo, leggero e compatto
• Facile dispiegamento, pali alzati

SINCRONIZZAZIONE TEMPORALE: i sistemi multistatici richiedono sincronizzazione da più sorgenti.
Soluzioni MSS-5:

• GPS, GLONASS, GALILEO, BEIDOU
• Sincronizzazione alternativa

SICUREZZA OPERATIVA: prestazioni accurate e affidabili 24/7 richieste.
Soluzioni MSS-5:

• Controllo remoto e aggiornamenti
• Conformità agli standard Eurocae

SICUREZZA: la sorveglianza è infrastruttura critica; si applicano alti standard di sicurezza.
Soluzioni MSS-5:

• Monitoraggio sicurezza Quido
• Modulo ricevente basato su Linux

Architettura
Modulo ricevitore – 5 in 1 : 2 Moduli Riceventi (RXU), 2 Moduli di Monitoraggio sito (SMU) e 1 Modulo di Elaborazione (RPU).
Modulo di alimentazione – 5 in 1 : Alimentazione standard, alimentazione PoE, modulo di monitoraggio sicurezza, modulo di monitoraggio protezione, switch integrato.

Specifiche tecniche

• Prodotto: sistema di sorveglianza MSS-5 multilaterazione e ADS-B
• Tipo di sistema: Sistema di sorveglianza per multilaterazione
• Bersagli supportati: Mode A/C, Mode S, DO-260C
• Canali di ingresso per stazione: 2
• Intervallo temperatura operativa: -40°C a +60°C
• Umidità relativa: fino al 100%
• Output stazione: ASTERIX e MLAT grezzo
• Capacità PoE: 4x60 W
• Modulazioni supportate: PAM, PPM, Phase Overlay PSK, MSK
• Rack: esterni (IP65) e opzioni interne
• Sincronizzazione GNSS: GPS, GLONASS, GALILEO, BEIDOU (supporta sincronizzazione alternativa)
• Deploy modulare: soluzione 2 moduli (ricevitore + alimentazione), adattabile palo su/giù
• Sicurezza: monitoraggio Quido; modulo ricevente basato su Linux
• Standard: preparazione 2020+ e conformità Eurocae
