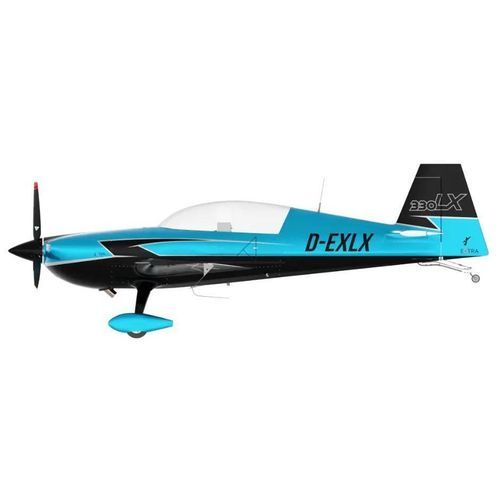

Aeroplano acrobatico 330LX

monomotorecon motore a pistonitandem

Panoramica
L'EXTRA 330LX è un monoplano acrobatico biposto in tandem ad ala bassa con carrello convenzionale a ruota di coda, progettato per competizioni e formazione avanzata in acrobazia.

Prestazioni e impiego
Velivolo acrobatico biposto idoneo a competizioni e scuole di volo acrobatico:

• Progettato per manovre ad elevato carico e precisione acrobatica
• Adatto per addestramento a due piloti e sortite di gara

STRUTTURA

• Assemblato con ala in fibra di carbonio con serbatoio integrato
• Impennaggi in composito di carbonio
• Fusoliera assemblata in acciaio (1.7734)
• Ruota di coda sterzabile, leggera
• Molla carrello in fibra di vetro
• Cabina a bolla per due posti
• Pushrod in carbonio
• Paratia firewall in titanio

MOTORE E ELICA

• Lycoming AEIO-580-B1A, 315 hp, motore 6 cilindri
• Elica Muehlbauer MTV 9-B-C/C198-25, 3 pale
• Due pompe carburante (1 azionata dal motore, 1 elettrica)
• Sistema di scarico Gomolzig 6-in-1
• Sistema di raffreddamento olio singolo
• Avviamento elettrico

COCKPIT

• Pedali del timone regolabili manualmente con freni differenziali
• Sedili sagomati in composito: anteriore fisso, posteriore regolabile
• Cinture di sicurezza Hooker anteriori e posteriori con cricchetto
• Ventilazione a manopola: 2 prese anteriori e 2 posteriori

SISTEMI

• Doppia alimentazione carburante (pompa motore + elettrica)
• Lucidatori strobe e luci di navigazione alle estremità alari
• Sistema di avviso stallo elettrico
• Scarico sistema pitot-statico
• Presa per trickle charger
• Alternatore 65 A e batteria 12 V

DOTAZIONE STANDARD DEL PANNELLO

• Indicatore di velocità (kts)
• Altimetro (ft, inHg/hPa)
• Accelerometro meccanico
• Bussola magnetica
• Indicatore slip/skid (supporto disponibile se richiesto)
• Indicatore RPM digitale
• Indicatori carburante analogici
• CHT/EGT analogici, pressione e temperatura olio
• Indicatore V/A digitale

DATI TECNICI — Dimensioni
Apertura alare: 26,3 ft / 8,0 m
Lunghezza: 22,8 ft / 6,9 m
Altezza: 8,6 ft / 2,6 m
Superficie alare: 115,2 ft2 / 10,7 m2
Fattore di carico certificato FAA / EASA: +/- 10 g

DATI TECNICI — Velocità
Velocità da non superare (Vne): 220 kts
Velocità di manovra (Va) (acro): 158 kts
Velocità di stallo a 820 kg (1.808 lbs) (Vs): 55 kts
Velocità di stallo a 950 kg (2.095 lbs) (Vs): 60 kts

DATI TECNICI — Pesi
Peso vuoto equipaggiato tipico: 660 kg / 1.455 lbs
MTOW categoria normale (+6/-3 g): 950 kg / 2.095 lbs
MTOW acro due piloti (+8/-8 g): 870 kg / 1.918 lbs
MTOW acro pilota singolo (+10/-10 g): 820 kg / 1.808 lbs

DATI TECNICI — Carburante
Capacità totale: 189 l / 49,9 gal
Carburante utilizzabile: 187 l / 49,4 gal
Carburante utilizzabile — serbatoi acro solamente: 67 l / 17,7 gal

SPECIFICHE

• Modello: 330LX
• Marca: EXTRA
• Configurazione: Biposto in tandem, monoplano acrobatico ad ala bassa (carrello tradizionale)
• Struttura primaria: Ali in fibra di carbonio, impennaggi in composito di carbonio, fusoliera in acciaio
• Motore: Lycoming AEIO-580-B1A, 315 hp
• Elica: Muehlbauer MTV 9-B-C/C198-25, 3 pale
• Firewall: Titanio
• Carrello: Molla in fibra di vetro, ruota di coda sterzabile
• Sistema carburante: Serbatoio integrato nell'ala, due pompe (motore + elettrica)
• Peso vuoto tipico: 660 kg / 1.455 lbs
• MTOW (normale): 950 kg / 2.095 lbs
• Certificazione fattore di carico: +/- 10 g
• Vne: 220 kts; Va (acro): 158 kts
• Velocità di stallo: 55 kts (a 1.808 lbs), 60 kts (a 2.095 lbs)
• Capacità carburante (totale/utilizzabile): 189 l / 187 l (49,9 gal / 49,4 gal)
