Indicatore di pressione Omnia

di temperaturadigitaleelettronico

Panoramica

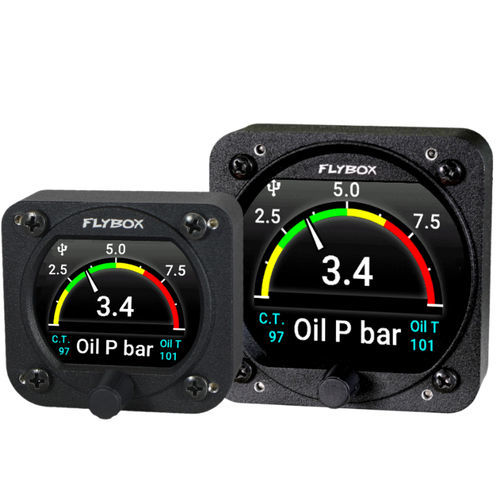

Omnia Oil P-T-CT integra tre indicatori indipendenti (pressione olio, temperatura olio e temperatura liquido refrigerante) attivabili singolarmente in base alle esigenze di installazione. Progettato per la compatibilità con un'ampia gamma di motorizzazioni leggere, lo strumento è dotato di display a colori ad alta visibilità, microcontrollore a 32 bit e sensori a stato solido di ultima generazione per affidabilità e precisione nel tempo. Fino a 16 strumenti Omnia possono essere collegati in cluster per semplificare lo scambio di dati.

Caratteristiche principali

• Indicatori inclusi: 1 Pressione olio
• Indicatori inclusi: 1 Temperatura olio
• Indicatori inclusi: 1 Temperatura liquido refrigerante

Interfacce

• Manopola con pulsante
• 2 bus CAN
• Ingresso per sensore di luce ambientale
• Porta USB 2.0 (aggiornamenti e configurazione)

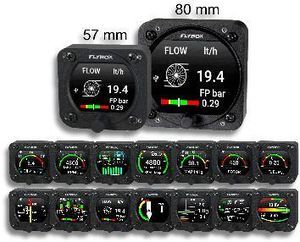

• Connessione in cluster con altri strumenti Omnia

Fabbricazione

• Scocca lavorata da blocco di alluminio
• Finitura verniciata a polvere
• Produzione e test 100% automatizzati

Funzioni

• Allarme visivo su schermo
• Uscita allarme open-collector (transistor)
• Regolazione retroilluminazione manuale o automatica
• Selezione indicatore manuale o automatica
• Aggiornamenti firmware tramite porta USB

Note

• Le sonde per pressione olio, temperatura olio e temperatura liquido refrigerante non sono incluse.
• Tutte le sonde installate di fabbrica sui motori Rotax sono compatibili.
• Consultare il manuale dello strumento per l'elenco delle sonde compatibili e gli schemi di cablaggio.

Contenuto della confezione

• Strumento Omnia Oil P-T-CT
• 4 × viti M4×10 mm
• Guida di riferimento rapido
• Lista imballo

Accessori opzionali

• 105800 Sensore luce ambiente cablato
• 105810 Terminazione CAN 120 ohm
• 105820 Cavo CAN 25 cm
• 105830 Cavo CAN 50 cm
• 105840 Cavo CAN 100 cm
• 105899 Adattatore tono audio
• 602000 Sonda pressione olio 4-20 mA (modello 1/8" NPT) compatibile Rotax
• 105898 Cicalino di allarme per serie Omnia
• 604010 Cavo prolunga USB 0,5 m
• 603000 Pinza professionale per crimpare
• Fascio cavi (Harness)
• 105602 Kit connettori

Specifiche tecniche

• LCD grafico a colori 2,4" 320 × 240 pixel con retroilluminazione 1000 nits

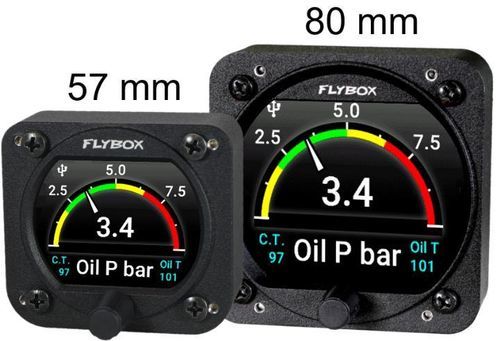

• Montaggio standard: 2-1/4" (57 mm) e 3-1/8" (80 mm)
• Scocca in alluminio verniciato a polvere
• Dimensioni: 68 × 62 × 35 mm (57), 85 × 85 × 40 mm (80)
• Peso: 140 g (57), 230 g (80)
• Tensione di alimentazione: 10 ~ 30 V
• Corrente assorbita: 60 mA (57), 135 mA (80)
• Intervallo di altitudine: -1000' a +25.000'
• Uscita allarme open-collector (max 300 mA, attivo low)
• Temperatura di esercizio: -20 ~ +70 °C
• Umidità: 90% max (senza condensa)
• Comunicazione: 2 bus CAN
• Porta USB: USB 2.0
