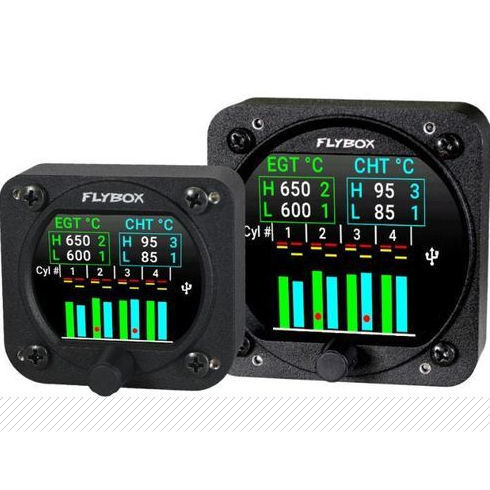

Apparecchio di misurazione temperatura Omnia57

per il settore aerospazialecon monitorautomatico

Panoramica
Omnia CHT-EGT misura le temperature dei gas di scarico (EGT) per ciascun cilindro (fino a 4) e le temperature delle teste dei cilindri (CHT) fino a 4. Integra fino a otto indicatori indipendenti attivabili singolarmente per adattarsi alla configurazione del motore. Lo strumento è completamente configurabile per la maggior parte dei motori a pistoni utilizzati nell'aviazione leggera. Tutti gli strumenti della famiglia Omnia sono dotati di un display a colori ad alta visibilità da 2,4", microcontrollore a 32 bit e componenti a stato solido per garantire affidabilità e precisione nel tempo. Fino a 16 strumenti Omnia possono essere collegati in cluster per lo scambio dati tra unità.

Caratteristiche principali

• Configurazioni disponibili: 4 CHT + 4 EGT (4+4) o 2 CHT + 2 EGT (2+2)
• Allarme visivo a schermo con soglie configurabili
• Uscita allarme transistor / collettore aperto
• Regolazione retroilluminazione manuale o automatica
• Selezione indicatori manuale o automatica
• Aggiornamenti firmware tramite porta USB 2.0

Interfacce

• Manopola rotante con pulsante
• 2 porte CAN bus
• Ingresso sensore di luce ambientale
• Porta USB 2.0 per aggiornamenti
• Connessione in cluster compatibile con altri strumenti Omnia

Produzione

• Scocca lavorata da blocco in alluminio massiccio
• Finitura verniciata a polvere
• Produzione e test 100% automatizzati

Funzioni

• Allarme visivo a schermo al superamento delle soglie
• Uscita allarme transistor adatta a sistemi di segnalazione esterni
• Regolatore retroilluminazione: manuale o automatico
• Selezione indicatori: manuale o automatico
• Aggiornamenti software via USB

Note

• Sonde (termocoppie) non incluse.
• Per gli EGT utilizzare termocoppie di tipo K; la sonda codice 601008 è indicata a titolo di esempio.
• Per i CHT utilizzare termocoppie di tipo J reperibili sul mercato.

Cosa è incluso

• Strumento Omnia CHT-EGT
• Guida rapida
• Lista di imballo

Accessori opzionali

• 601008 — Sonda EGT con cavo 2,5 m, connettori compensati e raccordo da saldare
• 105800 — Sensore di luce ambientale cablato
• 105810 — Terminazione CAN 120 ohm
• 105820 — Cavo CAN 25 cm
• 105830 — Cavo CAN 50 cm
• 105840 — Cavo CAN 100 cm
• 105899 — Adattatore Audio Tone
• 105898 — Cicalino di allarme per la serie Omnia
• 604010 — Cavo prolunga USB 0,5 m
• 603000 — Pinza professionale per crimpatura
• 105602 — Kit di connettori

Specifiche tecniche

• Display: LCD grafico colore 2,4" 320×240 pixel con retroilluminazione 1000 nits
• Montaggio standard: 2-1/4" (57 mm) e 3-1/8" (80 mm)
• Scocca: alluminio lavorato da blocco, finitura verniciata a polvere
• Dimensioni: 68 × 62 × 35 mm (57), 85 × 85 × 40 mm (80)
• Peso: 140 g (57), 230 g (80)
• Tensione di alimentazione: 10–30 V
• Corrente di alimentazione: 60 mA (57), 135 mA (80)
• Uscita di allarme collettore aperto (max 300 mA, attivo basso) — può pilotare un tono interfono con adattatore opzionale
• Ingressi: 4 o 2 ingressi CHT (a seconda del modello); 4 o 2 ingressi EGT (a seconda del modello)
• Temperatura di esercizio: −20 a +70 °C
• Umidità: fino al 90% max (senza condensazione)
• Comunicazione: 2 × CAN bus
• USB: USB 2.0 per aggiornamenti software
