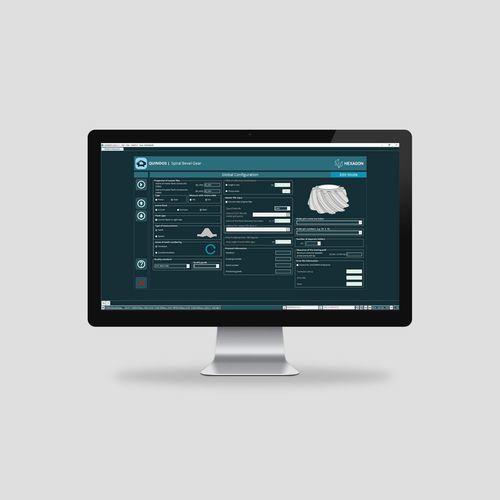

Software per reportistica QUINDOS

di programmazioneCADdi misura

Panoramica
Hexagon QUINDOS è un software di metrologia modulare per geometrie speciali, progettato per programmare, ispezionare e valutare ingranaggi, pale, compressori a vite, alberi a camme e altri componenti complessi in un ambiente CMM basato su CAD.

Capacità principali

• Programmazione abilitata CAD: Ambiente basato su CAD per creare, visualizzare e controllare attività di misura complesse con precisione.
• Automazione basata su PMI: Utilizza le PMI dai modelli CAD 3D per automatizzare la creazione dei programmi e accelerare la pianificazione delle ispezioni.
• Programmazione offline con gemello digitale: Integrazione con I++ Simulator per sviluppare e testare programmi offline, evitare collisioni e ridurre i tempi di fermo macchina.
• Analisi GD&T conforme agli standard: Valutazioni avanzate di dimensionamento e tolleranze geometriche con report allineati a standard internazionali e di settore.
• Reportistica e analisi potenti: Report personalizzabili con output numerici e grafici, tracciabilità e integrazione SPC per il monitoraggio dei processi.

Moduli aggiuntivi

• Moduli per geometrie speciali: Moduli dedicati per ingranaggi, turbine, pale, rotori e altri componenti con standard di valutazione specifici.
• Moduli specifici per soluzioni: Estensioni per ampliare le capacità di valutazione e misura.
• I++ Simulator: Ambiente di programmazione offline basato su gemello digitale per costruire, testare e convalidare programmi CMM su macchina virtuale.

Casi d'uso

• Ispezione di parti prismatiche: Programmazione CMM flessibile che supporta routine automatizzate, analisi GD&T e controllo dei processi.
• Ispezione di componenti a forma libera: Acquisizione di superfici 3D complesse (lamiera, carrozzerie) e confronto con CAD e requisiti GD&T.
• Ispezione di geometrie complesse: Ispezione ad alta precisione di ingranaggi, pale di turbina e alberi a camme tramite programmazione basata su CAD e analisi avanzata.

Perché QUINDOS?
Supporta i principali standard internazionali di misura e garantisce coerenza e tracciabilità nella produzione e nelle supply chain. La retrocompatibilità protegge i programmi esistenti e il software supporta un'ampia gamma di sistemi tattili, ottici e multisensore per consentire una piattaforma unica su apparecchiature di ispezione diverse.

Novità in QUINDOS 2026.1

• Calibro di prova CMM Check 3.0: Monitoraggio conforme agli standard e workflow di test intermedi integrato in QUINDOS.
• Setup più rapido con scansione ad alta velocità (VHS) migliorata: Creazione di percorsi di scansione sulle geometrie CAD, nuovi tipi di punti e automazione in background dei parametri di scansione.
• Programmazione CAD compatibile CNC con supporto per tavola rotante: Generazione di punti di misura con posizioni rotative fisse o variabili in un unico passaggio per attività multi-asse.
• Gestione geometrica più intelligente con raggruppamento guidato: Selezione guidata, denominazione univoca automatica e prevenzione delle duplicazioni nelle strutture CAD.
• Controllo del moto avanzato con supporto per percorsi circolari: Movimenti di sgancio circolari e transizioni a spirale per macchine con capacità di moto circolare.
• Analisi ingranaggi e trasmissioni potenziate: Nuove valutazioni del gioco radiale, analisi dettagliata dello spessore del dente e supporto per l'analisi del sollievo lineare della punta per viti cilindriche.

Risorse (brochure e schede tecniche)

• Brochure QUINDOS
• Soluzioni QUINDOS per ingranaggi

Specifiche tecniche

• Nome / modello: QUINDOS
• Tipo di software: Software di metrologia modulare per geometrie speciali
• Componenti supportati: Ingranaggi, pale di turbina, rotori, parti prismatiche, parti a forma libera, alberi a camme, compressori a vite
• Integrazione CAD: Programmazione abilitata CAD, automazione PMI
• Strumenti offline: I++ Simulator gemello digitale per programmazione offline e prevenzione collisioni
• Supporto norme: ISO, DIN, AGMA, JIS, VDI
• Scambio dati ingranaggi: Supporto conforme a VDI/VDE 2610
• GD&T: Valutazione GD&T avanzata e report conformi agli standard
• Reportistica & analisi: Layout personalizzabili, visualizzazioni grafiche, tracciabilità e integrazione SPC
• Compatibilità multisensore: Sistemi tattili, ottici e multisensore supportati
• Retrocompatibilità: Programmi più vecchi supportati su versioni più recenti
• Novità 2026.1: CMM Check 3.0, flusso VHS migliorato, programmazione CNC tavola rotante, raggruppamento geometrico guidato, supporto percorsi circolari, valutazioni ingranaggi/trasmissione migliorate
