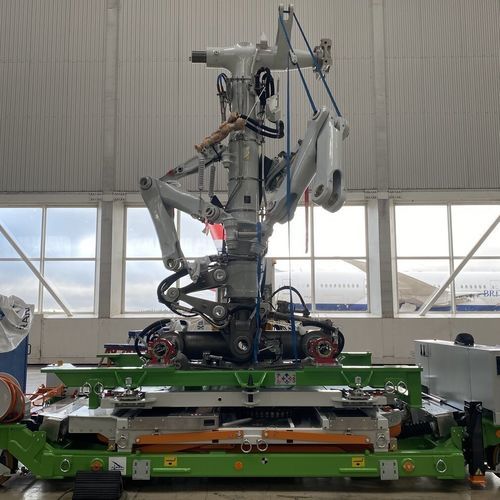

Carrelli per carrelli di atterraggio LGX MultiSystem

per palletper aereohangar

Panoramica
Il LGX MultiSystem di RH Aero Systems è un carrello palletizzabile progettato per la rimozione e l'installazione a terra dei carrelli principali. L'azionamento elettrico X/Y/Z, il gemello digitale integrato e l'HMI operabile da un unico operatore trasformano una procedura dipendente dalla gru in un'operazione ripetibile e controllata a livello del suolo, riducendo i tempi di fermo e proteggendo il personale e la cellula.

Vantaggi principali

• Risparmio di oltre 16 ore per cambio carrello principale mantenendo fitted side e drag stays e eliminando gran parte delle operazioni di preparazione e imbracatura.
• Controllo elettrico a terra — niente gru overhead o sollevamenti sull'ala; due tecnici operano tramite touchscreen IHM 8" e joystick per movimenti precisi al millimetro.
• Copertura universale per wide-body con set di adattatori: supporta A330/A340, A350-900/‑1000, A380, famiglie 777 (incluse varianti X) e 787.

Dettagli

• Touchscreen 8" + tre joystick con funzionamento cablato o wireless per posizionamenti precisi.
• Logica Tool-Centre-Point che consente di impostare un pivot fisso in modo che il carrello non derivi.
• Gemello digitale per formazione VR, letture live delle celle di carico e diagnostica remota.
• Elettronica certificata IP54 / CE / UL adatta all'uso in hangar o piazzale.
• Spedizione mondiale su un singolo pallet ULD, evitando trasporti eccezionali.

Ambito prodotto
Airbus | Boeing
Famiglia A330 | 777-200 / -300
A340 | 777-8 / -9 (X)
A350-900 / -1000 | 787-8 / -9 / -10
A380-800
Sono in corso ulteriori validazioni degli adattatori.

Dati tecnici — Movimenti
Longitudinale (asse X): Illimitato
Sollevamento (asse Z): 1.550 mm / 6,1 in
Trasversale (asse Y): ±200 mm / ±7,87 in
Yaw: 24° (+/-12°)
Pitch: 3° muso giù, 15° muso su (+2° extra)

Dati tecnici — Dimensioni
Larghezza: 2.400 mm / 98,5 in
Lunghezza: 4.900 mm / 193 in
Altezza (min.): 1.100 mm / 43 in

Dati tecnici — Capacità e peso
Portata: 4.400 kg / 9.700 lbs
Peso (circa): ~6.000 kg / 13.228 lbs

Dati tecnici — Alimentazione
Alimentazione elettrica:
3/PE AC 380-420 V 50 Hz
3/PE AC 440-480 V 60 Hz

Processo tradizionale (a scopo di confronto)

• Metodo con imbracatura/gru overhead che richiede ampio apparato di sollevamento.
• Rimozione della pelle superiore dell'ala spesso necessaria.
• Movimenti con controllo limitato; maggior rischio di danni al carrello e alla cellula.
• Elevato fabbisogno di personale per controllare i movimenti.

Processo LGX MultiSystem

• Metodo a terra che elimina nella maggior parte dei casi la necessità della gru overhead.
• Spesso evita la rimozione della pelle superiore dell'ala su velivoli compositi quando è disponibile l'adattatore R/I compatibile LGX.
• Il carrello resta in posizione completamente controllata per tutta l'operazione, riducendo il rischio di movimenti accidentali.
• Ridotto fabbisogno di personale: tipicamente un operatore utensile + un tecnico R/I per il perno di trunnion.

Caso cliente / Impatto aziendale (sintesi)
Gli impieghi in centri di manutenzione hanno dimostrato riduzioni a due cifre delle ore di fermo, eliminazione del montaggio gru, monitoraggio in tempo reale delle celle di carico per mantenere i carichi nei limiti AMM, conservazione degli assemblaggi side- e drag-stay, rientro in servizio più rapido e riduzione dei costi di manodopera e attrezzature.

Specifiche tecniche

• Modello: LGX MultiSystem
• Brand: RH Aero Systems
• Operazione: Basato a terra, azionamento elettrico X/Y/Z
• Controllo: Touchscreen IHM 8" + tre joystick (cablato o wireless)
• Logica Tool-Centre-Point per controllo pivot fisso
• Gemello digitale per formazione, diagnostica e letture live delle celle di carico
• Classificazione elettronica: IP54, conforme CE e UL
• Spedizione: Palletizzabile su singolo pallet ULD
• Movimenti — Sollevamento: 1.550 mm; Trasversale: ±200 mm; Yaw: ±12°; Pitch: -3° a +15° (+2° extra)
• Dimensioni — Larghezza: 2.400 mm; Lunghezza: 4.900 mm; Altezza (min): 1.100 mm
• Capacità di carico: 4.400 kg (9.700 lbs)
• Peso unità approx.: ~6.000 kg (13.228 lbs)
• Alimentazione: 3/PE AC 380-420 V 50 Hz o 3/PE AC 440-480 V 60 Hz
