Altimetro analogico ADDU

in piediper aereoembedded

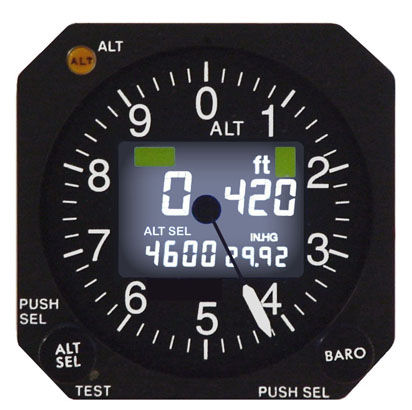

L'Air Data Display Unit (ADDU) è un altimetro auto-rilevante, conforme a RVSM, per il calcolo digitale dei dati aerei (DADC) con allarme di altitudine selezionabile. L'ADDU immette le pressioni statiche (Ps) e pitot (Pt), la temperatura totale (Tt) e i dati di configurazione dell'installazione (da un modulo di configurazione dell'installazione, modello 9B-03508). I dati dell'aria vengono emessi nei formati ARINC 429 e RS422. L'indicatore fornisce una visualizzazione dedicata dell'altitudine corretta di baro e SSEC e del numero di impostazione dell'altimetro, altitudine selezionata, in combinazione con un movimento del puntatore E/M. Il numero di impostazione dell'altimetro può essere selezionato in unità di misura Hg o hPa. Le unità di misura vengono selezionate manualmente premendo e tenendo premuto il tasto destro fino alla visualizzazione del valore desiderato (M/ft/inHg/hPa). Una breve pressione dello stesso pulsante richiede una correzione dello zero di 29,92 inHg (1013 hPa). Il display LCD dell'ADDU è dotato di retroilluminazione ad alta intensità per l'uso diurno e di un'illuminazione bianca a basso livello per la visione notturna. L'ADDU fornisce notifiche di allarme di altitudine utilizzando la sua lampada di allarme ALT ALT controllata dall'ADDU.
