Elettromandrino di monitoraggio SPINJET

di raffreddamento

Panoramica
Il sistema SPINJET è un mandrino HSM azionato dal refrigerante macchina che sfrutta il flusso di liquido di raffreddamento esistente per far ruotare un mandrino ad alta velocità senza sorgente energetica aggiuntiva. Progettato per essere plug & play, è semplice da collegare e alloggiare nel magazzino utensili della macchina come un normale utensile da lavorazione.

Principali vantaggi

• Rotazione ad alta velocità (20K, 30K, 40K RPM) sfruttando il flusso del refrigerante macchina.
• Maggiore produttività: 4-5 volte più veloce nelle applicazioni HSM rispetto a soluzioni tradizionali.
• Uso efficiente per fresatura ad alta velocità su acciaio (fino a 3.0 mm) e alluminio (fino a 6.0 mm) nelle applicazioni indicate.
• Sistema senza alimentazione elettrica aggiuntiva: azionato unicamente dal flusso refrigerante della macchina.
• Monitoraggio wireless in tempo reale del regime RPM per ottimizzare le condizioni di taglio in base alla velocità effettiva in pezzo.

Installazione e adattamenti
Plug & Play: semplice installazione nel magazzino utensili della macchina. Disponibile in opzioni modulari e integrate.

• Opzione modulare: ER32 shank collet chuck con speciale dado di serraggio, adatto a portautensili standard con sede ER32.
• Opzioni integrali con diverse adattazioni: HSK A63, C 5 & 6, BT30 & BT40, CAT40 e DIN69871 40.
• Compatibile con collets standard ER11 per la serraggio utensile.

Applicazioni tipiche

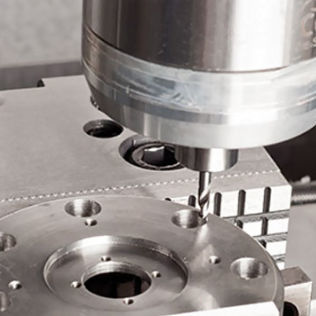

Progettato per applicazioni HSM quali milling, drilling, chamfering, engraving, grinding e thread-milling su pezzi con esigenze di alta velocità e refrigerazione mirata. Le immagini di prodotto mostrano esempi d'uso: chamfering, drilling, engraving-chamfering, grinding, milling, thread-milling.

Wireless Real Time RPM Monitoring
Il monitoraggio wireless del regime consente di ottimizzare le condizioni di taglio in funzione della velocità effettiva registrata al tagliente, migliorando il controllo processo e la produttività.

Caratteristiche / specificazioni tecniche

• Tipo di alimentazione: azionato dal flusso refrigerante macchina, nessuna energia aggiuntiva elettrica richiesta.
• Regime operativo: disponibili riferimenti a 20.000 / 30.000 / 40.000 RPM a seconda condizioni macchina e portata refrigerante.
• Compatibilità portautensili: modular ER32 collet chuck; compatibilità con ER11 per bloccaggio utensile.
• Adattamenti integrali: HSK A63; C 5 & 6; BT30 & BT40; CAT40; DIN69871 40.
• Applicazioni lavorazione: fresatura HSM, foratura, sbavatura/smussatura, incisione, rettifica, filettatura.
• Monitoraggio: Wireless real time RPM monitoring integrato per controllo velocità reale.
• Montaggio: plug & play, progettato per essere installato nel magazine utensili della macchina come utensile standard.
