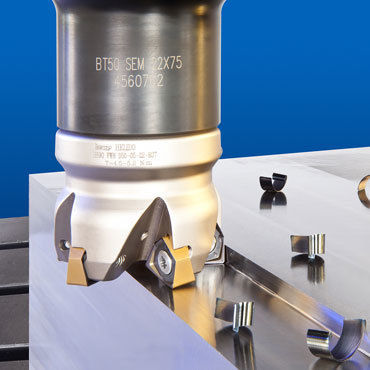

Fresa cilindrica H690-07

in carburoper metalloper acciaio

Panoramica
La linea trigonale HELIDO H690-07 è progettata per sgrossature e semi-finiture produttive, principalmente per acciai e ghise. La geometria genera angoli di spoglia assiale e radiale positivi, assicurando ingressi ed uscite dal pezzo molto dolci. La combinazione dell'esclusiva geometria, degli innovativi gradi in metallo duro e dei 6 taglienti offre elevata produttività e riduzione dei costi di lavorazione.

Caratteristiche

• Frese a 90° con inserti trigonali
• Inserti bilaterali con 6 taglienti
• Angoli di spoglia radiale e assiale positivi
• Spallamenti a 90° con possibilità di penetrazione in rampa
• Soluzione economica per svariate applicazioni di fresatura

Operatività

• Spianatura (Facing)
• Spallamenti a 90° (Shouldering)
• Fresatura di tasche (Pocketing)
• Lavorazioni intermittenti / ingresso in rampa

Gamma diametri

• Metrico: 32-125 mm
• Imperial: 1.25-4.0"

Dimensione inserti
07 mm

Gradi disponibili

• IC808
• IC830
• IC810
• IC5100
• IC845
• IC5400
• IC330

Note
La linea è indicata per applicazioni produttive su acciai e ghise. Geometria e gradi sono studiati per garantire lunga durata, facile indicizzazione degli inserti e bassi costi di esercizio.

Caratteristiche / specificazioni tecniche

• Denominazione linea: HELIDO H690 (variante 07 per inserti da 07 mm)
• Forma inserto: trigonale
• Numero taglienti per inserto: 6 (bilaterale, 6 taglienti utilizzabili)
• Angoli: spoglia assiale e radiale positivi
• Campo di applicazione: sgrossatura e semi-finitura su acciai e ghise
• Gamma diametri fresa: metrico 32–125 mm; imperial 1.25–4.0"
• Dimensione inserti: 07 mm
• Gradi disponibili: IC808, IC830, IC810, IC5100, IC845, IC5400, IC330
• Principali operazioni: facing, shouldering, pocketing, ramp entry
