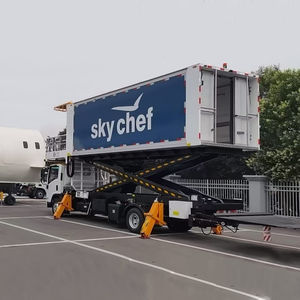

Veicolo elevatore per catering per aeroporto WTJ5160JSP

Product summary
Il WTJ5160JSP è un camion catering per aeromobili costruito su telaio modificato Qingling QL1180XQFRY. Progettato per la movimentazione delle unità di catering e le operazioni alle porte dell'aeromobile, integra una piattaforma anteriore fissa e una piattaforma anteriore mobile con regolazione telescopica e laterale. Caratteristiche principali per il servizio a terra: baricentro basso, buona stabilità, funzionamento sicuro e agevole, e design che facilita la manutenzione. Applicabile a numerosi tipi di aeromobili (esclude Airbus A380 per alcune configurazioni).

Modelli applicabili

• A300
• A310
• A318
• A319
• A320
• A330
• A340
• B707
• B727
• B737
• B747
• B757
• B767
• B777
• B737MAX
• DC8
• IL-18
• IL-62
• MD11
• MD80

Tabella principali parametri tecnici
serial - Project Name - Specific parameters - Part Name - Model
1 - Chassis - Qingling Automobile Co., LTD QL1180XQFRY - gearbox - MLD-6Q
2 - Engine - Qingling Isuzu (Chongqing) Engine Co., LTD. 6HK1-TCL - Force extractor - KRT350R002
3 - Engine emission - GB 17691-2005 National V - Oil pump - CBN-F63-BGHL
4 - Transmission - MLD-6Q - chassis - QL1180XOFRY
5 - Platform working height mm - 2650 ~ 6200 - engine - 6HK1-TCL
6 - Body load rating kg - 5500 - Steering shaft - F063
7 - Platform left and right adjustment range mm - 0 ~ 700 - Drive shaft - R130
8 - Platform expansion adjustment range mm - 0 ~ 600 - Tyre - 9.00-20 16PR
9 - Fixed platform size (length x width) mm - 1900 x 2265 - Lift cylinder - D160/145-1070
10 - Mobile platform dimension (length × width) mm - 830 x 1200 - Front leg cylinder - D90/63-290
11 - Body size (length × width × height) mm - 7500 * 2500 * 2400 - Rear leg cylinder - D90/63-290
12 - Total front platform load kg - 2000 - Front platform moving cylinder - D40/30-700
13 - Fixed platform rated load kg - 1400 - Front platform telescopic cylinder - D40/30-600
14 - Mobile platform load rating kg - 600 - Electric emergency pump - 800601632
15 - Chassis lifting speed mm/s - 80-150 - Manual emergency miscellaneous - PMO 50-s
16 - Wheelbase mm - 5550
17 - Departure Angle - 9.5°
18 - Minimum ground clearance mm - 215
19 - Overall dimension (length × width × height) mm - 10400 * 2500 * 3800
20 - Maintenance weight kg - 12300

Caratteristiche / specifiche tecniche

• Modello: WTJ5160JSP
• Telaio: Qingling Automobile Co., LTD QL1180XQFRY
• Motore: Qingling Isuzu 6HK1-TCL
• Emissioni motore: GB 17691-2005 National V
• Trasmissione / cambio: MLD-6Q
• Altezza di lavoro piattaforma: 2650 ~ 6200 mm
• Capacità di carico carrozzeria: 5500 kg
• Portata piattaforma fissa: 1400 kg; portata totale anteriore: 2000 kg; portata piattaforma mobile: 600 kg
• Regolazione sinistra/destra piattaforma: 0 ~ 700 mm; estensione piattaforma: 0 ~ 600 mm
• Dimensioni piattaforma fissa (L x W): 1900 x 2265 mm; piattaforma mobile (L x W): 830 x 1200 mm
• Dimensioni complessive: 10400 × 2500 × 3800 mm; peso in manutenzione: 12300 kg
• Passo: 5550 mm; altezza minima da terra: 215 mm; angolo di uscita: 9.5°
• Pneumatici: 9.00-20 16PR; cilindri e componenti principali: D160/145-1070, D90/63-290, D40/30-700, D40/30-600; pompa di emergenza elettrica: 800601632
