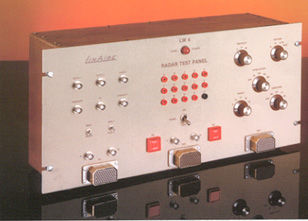

Tester di radar LW-4

per l'aeronauticadigitale

Il pannello di prova del radar LW4 è un'unità progettata particolarmente per i nuovi sistemi del radar di Digital mentre ancora verifica i più vecchi tipi. Cablaggi di prova per il più vecchio del radar di LinAire di prova del pannello lavoro anche con questo nuovo pannello. Il pannello aziona 17 VCC, 28 VCC, 115 unità di VCA e le combinazioni. Gli input della striscia di Termian sono forniti per l'input di CC e di CA. Le tensioni sono commutatore controllato e fuso con il pannello frontale ha montato le assemblee. L'unità ha sedici prese di prova, identificate in ordine alfabetico, per i controlli di tensione. Sei connettori di BNC permettere il collegamento conveniente di portata a qualsiasi video, SE, innesco, dati, Boresight, o altri simili segnali. Avvii e SE (o altri dati alterni su queste linee) sia interruptible dalla sconnessione coassiale al pannello. Il pilota Lamps dell'indicatore da cinque volt, da 14 volt e da 28 volt può essere azionato selezionando la tensione adeguata sul IND. Commutatore PILOTA. Il commutatore di DIMENSIONE della FORMICA è fornito per la selezione delle dimensioni differenti dell'antenna per quelle unità del radar facendo uso di più di un'antenna di dimensione. Il SIMULATORE della GIROBUSSOLA ha quattro gamme dell'uscita: 50, 100, 150 e 200 sistemi MV. per grado per rispondere alle esigenze di qualsiasi antenna. Le direzioni dell'antenna SU, GIÙ, A SINISTRA, o la DESTRA possono essere generate agli angoli selezionati di 10, 15, 20, o 30 gradi. I connettori irregolari del pannello e dello scaffale sono utilizzati per il collegamento dell'unità del radar che assicura molti anni del servizio continuo affidabile. Il LW4 è dimensione standard dello scaffale (19" W x 8,75" H) per il supporto del telaio o può essere usato «per stare da solo.»
