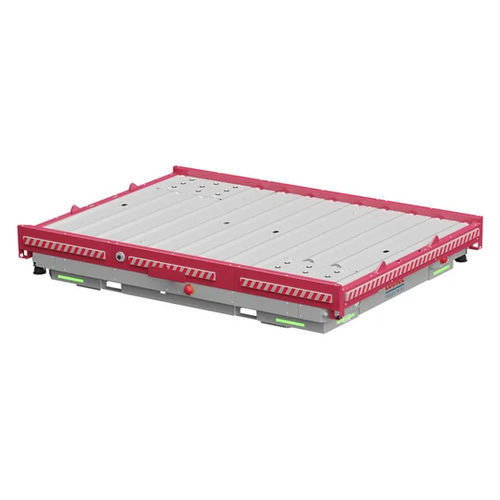

Veicolo di trasferimento a guida automatica

automatizzatoper aeroporto

Overview
I veicoli a guida automatica (AGV) Lödige sono progettati per il trasporto intra-terminale di ULD (Unit Load Devices) nei terminal cargo aerei. Spostano gli ULD tra aree import/export, postazioni di build & break e piani di stoccaggio all'altezza standard per ottimizzare i flussi e ridurre le movimentazioni manuali.

Key concept
Gli AGV Lödige effettuano il trasporto autonomo di ULD da 10 ft in orientamento NEP o WEP ad un'altezza di trasferimento di 508 mm. La navigazione si basa su natural navigation e scanner laser, con batterie agli ioni di litio e ricarica induttiva per funzionamento continuo e posizionamento preciso.

Benefits

• Instradamento dinamico tramite integrazione WMS/gestione flotte
• Compatibile con ULD da 5 ft, 10 ft e 15 ft (fino a 6.800 kg)
• Trasferimenti orizzontali e verticali verso/da rack e banchine
• Nessuna guida fisica richiesta grazie alla navigazione naturale
• Trasmissione omnidirezionale per manovre in spazi ridotti
• Ricarica induttiva opportunistica per maggiore disponibilità
• Precisione di arresto ±10 mm per allineamento esatto
• Riduce movimentazione manuale e rischio di danni agli ULD
• Supporta layout scalabili senza nastri trasportatori fissi

Features / Options

• Interfacce con attrezzature cargo aeree standard: dollies, trasportatori pallet e aree di movimentazione
• Connessione flessibile tra diversi sistemi di nastri trasportatori fissi
• Ingombro compatto con disposizione ottimizzata delle unità motrici
• Funzioni di sicurezza operative per operatori e merci
• Gestione energetica e flotte multiple per disponibilità permanente
• Integrazione completa con WMS (Lödige Cargo Professional)
• Carico e trasporto all'altezza standard di 508 mm

Technical data (summary)

• Variante 5 ft
  • Dimensioni (L×P×A): 3.075 × 1.730 × 570 mm
  • Orientamento ponte: Wide Edge (WEP)
  • Altezza di trasferimento: 508 mm
  • Capacità di carico: 1.588 kg
  • Peso a vuoto: 1.400 kg
  • Trasmissione: Omnidirezionale
  • Velocità massima: 1,5 m/s (fino a 3,0 m/s)
  • Accelerazione max.: 0,3 m/s²
  • Trasportatore a bordo: rulli (0,3 m/s)
  • Batteria: Li‑Ion, fino a 220 Ah
  • Ricarica: induttiva (opportunity charging)
  • Tempo di ricarica (20%-80%): ~1,5 h
  • Navigazione: natural navigation; scanner laser
  • Precisione di arresto: ±10 mm
  • Rete: WiFi
  • Sicurezza: 2× Lidar, indicatori LED, 2× arresti di emergenza, 2× battute (convogliatore), 2× camere PTZ 360°; conforme a DIN EN ISO 3691-4, DIN EN ISO 13849, Direttiva macchine 2006/42/CE
• Variante 10 ft
  • Dimensioni (NEP): 3.790 × 2.790 × 570 mm
  • Dimensioni (WEP): 3.380 × 2.900 × 558 mm
  • Orientamento ponte: NEP & WEP
  • Altezza di trasferimento: 508 mm
  • Capacità di carico: fino a 6.800 kg
  • Peso a vuoto: 3.300 kg
  • Trasmissione: Omnidirezionale
  • Velocità massima: 1,5 m/s (fino a 3,0 m/s)
  • Accelerazione max.: 0,3 m/s²
  • Trasportatore a bordo: rulli (0,3 m/s)
  • Batteria: Li‑Ion, fino a 220 Ah
  • Ricarica: induttiva (opportunity charging)
  • Tempo di ricarica (20%-80%): ~1,5 h
  • Navigazione: natural navigation; scanner laser
  • Precisione di arresto: ±10 mm
  • Rete: WiFi
  • Sicurezza: 2× Lidar, indicatori LED, 4× arresti di emergenza, 4× battute (NEP), 2× camere PTZ 360°; conforme a DIN EN ISO 3691-4, DIN EN ISO 13849, Direttiva macchine 2006/42/CE

Applications

• Movimentazione import/export
• Postazioni build & break
• Aree di stoccaggio deck e rack
• Banchine camion e punti di trasferimento FlexLoader

How they operate
Gli AGV operano senza guide fisiche utilizzando la navigazione naturale e il rilevamento ostacoli a laser. I percorsi vengono assegnati dinamicamente tramite WMS o gestione flotta e coordinati centralmente per ottimizzare il throughput del terminal.

Technical characteristics

• Modello: AGV (Automated Guided Vehicle) Lödige
• Taglie ULD supportate: 5 ft, 10 ft, 15 ft
• Capacità massima: fino a 6.800 kg (10 ft)
• Altezza di trasferimento/convogliamento: 508 mm
• Trasmissione: Omnidirezionale
• Velocità massima: fino a 3,0 m/s (standard 1,5 m/s)
• Accelerazione: 0,3 m/s²
• Trasportatore a bordo: rulli (0,3 m/s)
• Batteria: Li‑Ion fino a 220 Ah; ricarica induttiva opportunistica; 20%-80% ~1,5 h
• Navigazione: natural navigation con connettività WiFi
• Precisione di arresto: ±10 mm
• Sicurezza: Lidar, indicatori LED, arresti d'emergenza, battute, camere PTZ 360°; conformità alle normative
