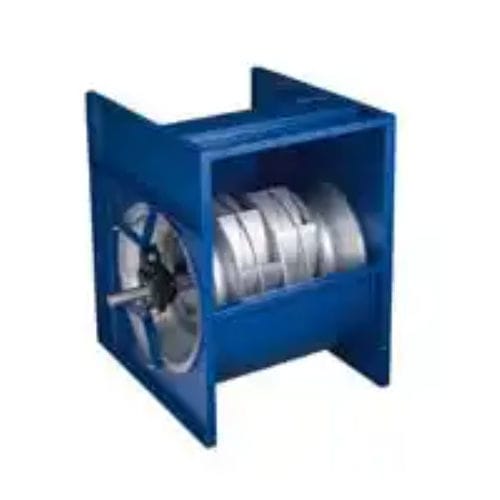

Ventilatore centrifugo VRK series

Descrizione del prodotto
I ventilatori centrifughi LTG della serie VRK sono disponibili in dimensioni da piccole a medie. Il telaio avvitato contiene una girante saldata con pale curve all'indietro. Un lato della mandata è completamente aperto, riducendo la perdita di pressione dinamica e richiedendo circa il 25% di potenza di azionamento in meno rispetto ai ventilatori a tamburo. Gli intervalli di pressione tipici della serie VRK arrivano fino a 2 000 Pa e le portate raggiungono fino a 100 000 m³/h.

Varianti
La serie è disponibile con aspirazione mono- o bidirezionale, diverse tipologie di azionamento e un'ampia gamma di accessori.

Soluzioni applicative

• Materiali da costruzione e isolanti
• Tecnologia per panificazione
• Tecnologia di stampa e carta
• Nonwoven
• Tecnologia agricola e del legno
• Tecnologia delle superfici
• Macchine per tabacco
• Tecnologia di essiccazione
• Ingegneria di processo
• Alimenti e bevande
• Ulteriori soluzioni industriali
• Tecnologia tessile / Nonwoven
• Termoprocess e ingegneria di processo

Dati tecnici (estratto)
Tipo | Lunghezza girante [mm] | Portata d'aria [m³/h] | Pressione stat. max [Pa] | Rendimento [%]
VRK 280 | 280 | 3 500 | 2 000 | 72,5
VRK 315 | 280 | 4 500 | 2 200 | 72,5
VRK 355 | 280 | 5 500 | 2 200 | 72,5
VRK 400 | 280 | 7 000 | 2 200 | 72,5
VRK 450 | 280 | 10 000 | 2 200 | 72,5
VRK 500 | 280 | 14 000 | 2 200 | 72,5
VRK 560 | 280 | 17 000 | 2 200 | 72,5
VRK 630 | 280 | 21 000 | 2 200 | 72,5
VRK 710 | 280 | 26 000 | 2 200 | 72,5
VRK 800 | 280 | 35 000 | 2 200 | 72,5
VRK 900 | 280 | 45 000 | 2 200 | 72,5
VRK 1 000 | 280 | 55 000 | 2 200 | 72,5

Caratteristiche / specifiche tecniche

• Azionamento tramite cinghia a V o cinghia piatta
• Classe di qualità G 6.3 secondo DIN ISO 21940-11
• Dimensioni compatte
• Basso livello di rumorosità
• Caratteristica di pressione stabile
• Possibile sovraccarico del motore in caso di variazione della resistenza del sistema
• Girante saldata a pale curve all'indietro
• Uscita aperta su un lato per ridurre la perdita di pressione dinamica e la potenza di azionamento
• Intervallo di pressione tipico: fino a 2 000 Pa; portata fino a 100 000 m³/h
