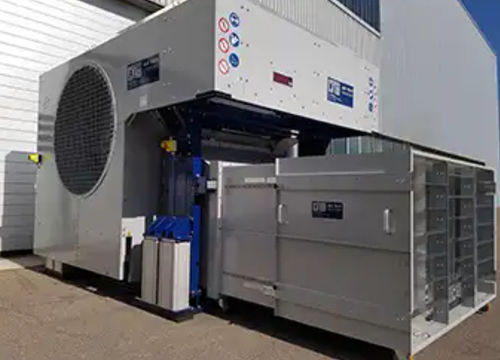

Tunnel aerodinamico per l'aeronautica VRSF/VAF

Panoramica del prodotto
I simulatore LTG SC03 garantiscono una distribuzione dell'aria omogenea su un'area di scarico di 1,7 m², conforme al CFR § 1066 per prove SC03 fino a 96 km/h (60 mph). Sono disponibili configurazioni fisse e mobili per adattarsi a diverse celle prova; alcune versioni funzionano a temperature ambientali fino a -40 °C. Ugelli di raccordo opzionali aumentano la velocità di scarico per applicazioni WLTP fino a circa 135 km/h.

Caratteristiche

• Distribuzione dell'aria omogenea su un'area di 1,7 m² (conformità CFR § 1066 per SC03 fino a 96 km/h / 60 mph)
• Configurazioni fisse e mobili per adattarsi a differenti layout di cella prova
• Ampie gamme di temperatura ambiente (fino a -40 °C per tipi selezionati)
• Ugello di raccordo opzionale per ottenere velocità di scarico maggiori per i test WLTP (fino a ~135 km/h)

Dati tecnici

• VRSF 1120 E4030 — Velocità media di uscita: 96 km/h (60 mph); Sezione di uscita HxL: 1000 × 1700 mm; Altezza di uscita dal fondo: 150–450 mm; Portata convogliata: 163.200 m³/h; Temperatura ambiente: -40 a +50 °C; Requisito: SC03, CFR
• VRSF 1120 E4030 (stessa famiglia) — 137 km/h (85 mph); 800 × 1000 mm; 200–500 mm; 109.600 m³/h; -40 a +50 °C; CFR
• VRSF 1120 E4030 (stessa famiglia) — 145 km/h (90 mph); 800 × 1000 mm; 200–500 mm; 160.000 m³/h; -40 a +50 °C; CFR
• VRSF 1120 E4030 (ugello di raccordo / WLTP) — 135 km/h; 600 × 1000 mm; 200–500 mm; 81.000 m³/h; -40 a +50 °C; WLTP
• VRSF 1120 E3961 — 160 km/h; 1000 × 800 mm; 50 mm; 128.000 m³/h; -10 a +45 °C; RDE, WLTP
• VAF 2x1120 E4004 — 96 km/h (60 mph); 1000 × 1700 mm; 150 mm; 163.200 m³/h; +10 a +40 °C; SC03, CFR
• VAF 2500 E3934 — 180 km/h; 1100 × 2000 mm; 200–500 mm; 400.000 m³/h; 0 a +40 °C; applicazione specifica
• VAF 2240 E3949/E3904 — 160 km/h; 1000 × 2000 mm; 200–500 mm; 320.000 m³/h; 0 a +40 °C; applicazione specifica
• VAF 2240 E3794 — 145 km/h; 1800 × 1050 mm; 100 mm; 270.000 m³/h; -10 a +40 °C; applicazione specifica
• VAF 2240 E3847 — 145 km/h; 1000 × 2000 mm (rotazione 360°); —; 290.000 m³/h; -10 a +40 °C; applicazione specifica
• VAF 1400 — 100 km/h; 715 × 1400 mm; 125 mm; 100.000 m³/h; +10 a +40 °C; applicazione specifica

Specifiche tecniche

• Area di scarico per distribuzione omogenea: 1,7 m² (riferimento per prove SC03)
• Norme e applicabilità: SC03 (CFR § 1066); versioni selezionate supportano anche WLTP e RDE
• Ugello di raccordo opzionale per aumentare la velocità di scarico per applicazioni WLTP (fino a ~135 km/h)
• Portate nominali approssimative: da ~81.000 m³/h a 400.000 m³/h a seconda del modello
• Sezioni e altezze di uscita variabili per tipo; consultare i dati tecnici per le dimensioni specifiche per modello
• Intervalli di temperatura ambiente variabili: da -40 °C fino a +50 °C per alcune versioni
