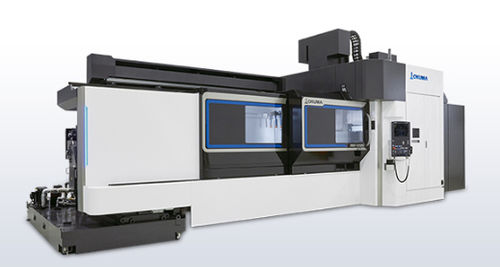

Centro di lavoro 3 assi MB-100V

verticaleper pezzi di grandi dimensionia doppia colonna

Panoramica
Il MB-100V è un centro di lavoro verticale a doppia colonna progettato per la lavorazione ad alta precisione di pezzi di grandi dimensioni, ottimizzando l'ingombro in stabilimento. Presenta una lunga corsa della tavola e soluzioni per la lavorazione su più facce per ridurre i tempi di allestimento e l'impegno dell'operatore.

Gestione dei trucioli e affidabilità
La macchina garantisce un'efficace evacuazione dei trucioli per prevenire accumuli e fermo macchina. Gli elementi chiave includono coperture superficiali verticali per limitare l'accumulo, ampi nastri convogliatori a cerniera integrati per uno scarico regolare, braccio ATC e scatola a camme montati all'esterno della camera di lavorazione per ridurre il rischio di guasti, e un sistema opzionale di lavaggio sotto il traverso per spazzare via i trucioli da pezzi e tavola.

Gamma di mandrini e capacità di lavorazione
Lavorazioni complete (mandrino ad alta potenza n.50, a rulli):
Velocità mandrino: 12.000 min-1
Potenza max: 33/26 kW (10 min/cont)
Coppia max: 302/148 N·m (10%ED / cont)
Capacità di asportazione materiale (Materiale: S45C, fresatura di testa): 704 cm3/min
Esempio utensile (S45C, fresatura di testa) — fresa di sgrossatura ø20 7 taglienti (carburo): Velocità mandrino 4.000 min-1, Velocità di taglio 251 m/min, Avanzamento 9.520 mm/min, Larghezza di taglio 3,7 mm, Lunghezza truciolo 20 mm

Mandrino wide-area n.40 (opzione) — per una vasta gamma da acciaio ad alluminio:
Velocità mandrino: 15.000 min-1
Potenza max: 26/18,5 kW (10 min/cont)
Coppia max: 199/146 N·m (5 min/cont)

Mandrino ad alta velocità n.40 (opzione) — per lavorazioni ad alta velocità dell'alluminio:
Velocità mandrino: 20.000 min-1
Potenza max: 30/22 kW (10 min/cont)
Coppia max: 57/42 N·m (10 min/cont)

Thermo-Friendly Concept
Il MB-100V incorpora l'Okuma Thermo-Friendly Concept, che accetta e compensa le variazioni di temperatura ambientali e generate dalla macchina, consentendo di ottenere elevata precisione di lavorazione in condizioni di officina normali senza interventi particolari da parte dell'operatore.

Specifiche principali
Dimensione tavola: 3000 × 1000 mm
Velocità mandrino: 15.000 / 12.000 min-1
Capacità magazine: 32 utensili
Motore mandrino: 26/18,5 (35/25) (10 min/cont), 33/26 (44/35) (10 min/cont)
Dimensioni macchina (L×P×H): 8.995 × 3.095 × 3.500 mm

Specifiche tecniche

• Modello: MB-100V
• Struttura macchina: Centro di lavoro verticale a doppia colonna
• Dimensione tavola: 3000 × 1000 mm (118.11 × 39.37 in)
• Opzioni velocità mandrino: 12.000 min-1 (No.50), 15.000 min-1 (No.40 opzione wide-area), 20.000 min-1 (No.40 opzione ad alta velocità)
• Potenza motore mandrino: fino a 33/26 kW (10 min/cont) per No.50; 26/18,5 kW o 30/22 kW per opzioni No.40
• Esempi di coppia massima: 302/148 N·m (No.50), 199/146 N·m (No.40 wide-area), 57/42 N·m (No.40 ad alta velocità)
• Capacità di asportazione (S45C, fresatura di testa): 704 cm3/min
• Capacità magazine utensili: 32 utensili
• Dimensioni complessive macchina (L×P×H): 8.995 × 3.095 × 3.500 mm
• Caratteristiche progettuali: scarico fluido dei trucioli (coperture verticali, ampi convogliatori a cerniera), braccio ATC e scatola a camme esterni alla camera di lavorazione, lavaggio a doccia sotto il traverso opzionale
• Concetto di precisione: Thermo-Friendly Concept per accettare/compensare le variazioni di temperatura
