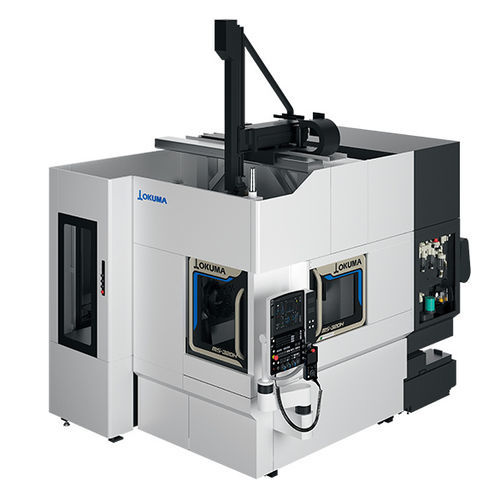

Centro di lavoro 4 assi MS-320H

orizzontaleper produzione di pezzi piccoliCNC

Panoramica
Centro di lavorazione orizzontale compatto MS-320H per pezzi di piccole e medie dimensioni (gestione pezzi fino a ø250 mm; dimensioni max pezzo ø500 × 400 mm). Progettato per ridurre l'ingombro a pavimento (56% in meno rispetto a macchine convenzionali) mantenendo la possibilità di automazione e configurazioni di celle flessibili.

Automazione
Macchina base predisposta per automazione con funzionamento stabile su lunghe serie in spazio ridotto. Otto porte di fissaggio standard (idrauliche e pneumatiche) per compatibilità con diversi dispositivi di bloccaggio e attacco/distacco automatico dei pezzi.

• 8 porte (idrauliche e pneumatiche) per compatibilità dispositivi di bloccaggio e attacco/distacco automatico
• Scalabile da celle di lavorazione monomacchina a linee di produzione in massa
• Opzioni di cella: loader, serranda a soffitto elettrica, stocker, robot collaborativo mobile (serie OMR)

Loader / Stocker
Ciclo loader (carico/scarico): 5,3 s. Dimensioni supportate: ø250 × L80 mm (8 kg × 2 pz); ø150 × L120 mm (4 kg × 2 pz). Apertura/chiusura serranda a soffitto: 0,5 s. Stocker a 10 stazioni con grandi finestre acriliche per ispezione visiva delle quantità di pezzi e prodotti finiti.

Robot collaborativo mobile
Il robot collaborativo mobile serie OMR automatizza carico/scarico per produzioni ad alta varietà e basso volume senza recinzioni di sicurezza fisse. Mobile all'interno dell'area operatore di una singola macchina; il cambio macchina si completa in 4,5 minuti. Nessuna programmazione o insegnamento richiesti per le operazioni di base.

Funzionamento stabile / Gestione trucioli
La struttura della macchina minimizza l'accumulo di trucioli per mantenere un funzionamento stabile su lunghi cicli. Aumento dell'angolo di inclinazione (fino a 81°) dei carter inox intorno e sotto il tavolo; parte mobile dell'asse Z progettata per eliminare zone di ritenzione trucioli. Copertura X in acciaio inox singola e copertura telescopica Y piatta per ridurre le irregolarità. Canaletta centrale raccoglie i trucioli per farli cadere direttamente nel convogliatore interno per lo scarico esterno.

Alta produttività / Mandrino
Mandrino No.40 standard per lavorazione dell'acciaio. Velocità mandrino: 15 000 min-1. Potenza max: 25/11 kW (15%ED/Cont). Coppia max: 73,1 N·m (15%ED). Serranda ATC elettrica di serie per ridurre i tempi non di taglio; tempo operazione ATC: 0,4 s. Serranda elettrica consente controllo sincronizzato con il braccio di cambio utensile per ridurre i tempi di cambio e eliminare scossoni tipici dei sistemi ad aria.

Assi di avanzamento e movimento
Velocità di trasferimento rapido: X/Y 50 m/min (la scheda specifica indica anche X/Y/Z: 60 m/min), Z 60 m/min. Accelerazione trasferimento rapido (max): 1,0 G. Precisione/indexing asse A / ripetibilità: ±3 s / 2 s (indexing 0,001°).

Caratteristiche aggiuntive

• Compatibilità cono utensile ATC: MAS403, BT40 [HSK-A63]
• Compatibilità pull stud: MAS2 [MAS1, CAT, DIN, JIS]
• Capacità magazine: 10 utensili (opzione 24)
• Foro conico: cono 7/24 No.40 [HSK-A63]
• Controller: OSP-P500M

Specifiche tecniche

• Modello: MS-320H
• Corsa: X 250 mm; Y 250 mm; Z 570 mm
• Tavola (asse A) dimensione pallet: ø320 mm
• Carico max tavola: 100 kg
• Dimensioni max pezzo: ø500 × 400 mm
• Velocità mandrino: 15 000 min-1
• Cono mandrino: 7/24 No.40 [HSK-A63]
• Potenza mandrino: 25/11 kW (15%ED/Cont)
• Coppia mandrino: 73,1 N·m (15%ED)
• Velocità di avanzamento / trasferimento rapido: X/Y 50 m/min (scheda: X/Y/Z 60 m/min); Z 60 m/min
• Accelerazione trasferimento rapido (max): 1,0 G
• Tempo serranda ATC: 0,4 s
• Tempo carico/scarico loader: 5,3 s
• Tempo apertura/chiusura serranda soffitto: 0,5 s
• Cono utensile ATC: MAS403, BT40 [HSK-A63]
• Pull stud compatibile: MAS2 [MAS1, CAT, DIN, JIS]
• Capacità magazine: 10 (opzione 24)
• Precisione/ripetibilità asse A: ±3 s / 2 s (indexing 0,001°)
• Altezza macchina: 2 630 mm
• Ingombro a terra (L × P): 1 580 × 3 120 mm
• Massa: 7 000 kg
• Controller: OSP-P500M
